Daewoo Nexia: Система смазки - Двигатель (один верхний распределительный вал) - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Система смазки

ОБЩИЕ СВЕДЕНИЯ

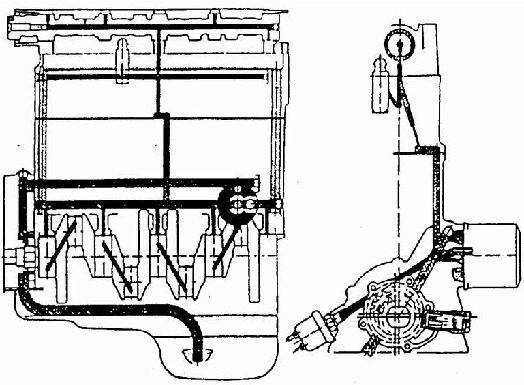

Смазочная система двигателя
Смазочная система двигателя

Принудительная система смазки включает в.

себя полнопоточный масляный фильтр и.

шестеренный насос. Насос забирает масло из.

поддона, которое проходит через приемный.

сетчатый фильтр, и подает его в систему.

смазки через масляный фильтр. На двигателе.

установлен полнопоточный масляный фильтр.

с картонным фильтрующим элементом..

В системе предусмотрен обходной канал фильтра, по которому масло поступает к.

трущимся деталям двигателя при засорении и увеличении сопротивления масляного фильтра. Из фильтра масло направляется в главную масляную магистраль, из которой отходят масляные каналы коренных подшипников. В шатунах выполнены небольшие.

отверстия, через которые масло разбрызгивается на внутренние стенки цилиндров для.

обеспечения смазки и в поршни для их охлаждения. От главной масляной магистрали отходит вертикальный канал для подвода масла к корпусу распредвала. Масло.

поступает в центральный осевой канал распредвала через радиальное отверстие в шейке третьего подшипника и распределяется к остальным подшипникам. Вертикальный канал связан с верхним продольным масляным каналом, просверленным с левой.

стороны в головке цилиндров. В канале установлен редукционный клапан, который ограничивает давление масла в головке цилиндров. По этому же каналу масло.

поступает к гидрокомпенсаторам зазоров впускных клапанов, а через дополнительный канал – и к гидрокомпенсаторам выпускных клапанов. Кулачки распредвала смазывают ся маслом, поступающим из центрального канала через радиальные сверления в.

кулачках.
