ОБЩИЕ СВЕДЕНИЯ

Ремонт резьбовых отверстий

Предупреждение.

Во избежание травмирования глаз использовать защитные очки..

Дефектные резьбовые отверстия могут быть отремонтированы путем рассверливания, нарезания резьбы большего диаметра и установки ввертных резьбовых втулок.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Измерить диаметр, шаг и глубину резьбы в поврежденном отверстии. При.

необходимости следует использовать ограничительные кольца, устанавливаемые на режущий инструмент (сверло, метчик). Высота колец определяется глубиной.

обрабатываемого отверстия..

Предупреждение.

Уточнить требуемый диаметр сверла и размеры метчика по инструкции,.

прикладываемой изготовителем ремонтного комплекта..

2. Рассверлить отверстие с дефектной резьбой. Удалить стружки и заусенцы..

3. Нарезать резьбу. Предварительно смазать метчик моторным маслом (кроме случая нарезания резьбы в алюминиевом блоке цилиндров). Прочистить резьбу..

Предупреждение.

Во избежание забивания отверстия стружкой следует периодически (через.

несколько рабочих оборотов) вывертывать и очищать метчик..

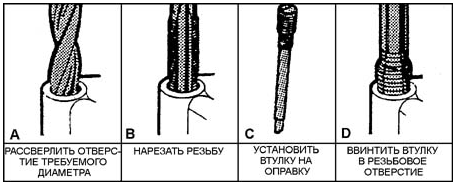

4. Навернуть резьбовую втулку на оправку монтажного приспособления, рис. Ремонт резьбовых отверстий. Ввести в зацепление наконечник втулки с оправкой..

5. Смазать наружную резьбу втулки моторным маслом (кроме случая монтажа втулки в алюминиевый блок) и ввинтить в отверстие..

Предупреждение.

При правильном монтаже втулка должна быть утоплена на один оборот.

относительно привалочной плоскости..

6. Если наконечник втулки не отломился при вывертывании оправки, удалить его с помощью бородка.
