Daewoo Nexia: Регулировка тормозного механизма - Тормозная система - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Регулировка тормозного механизма

ОБЩИЕ СВЕДЕНИЯ

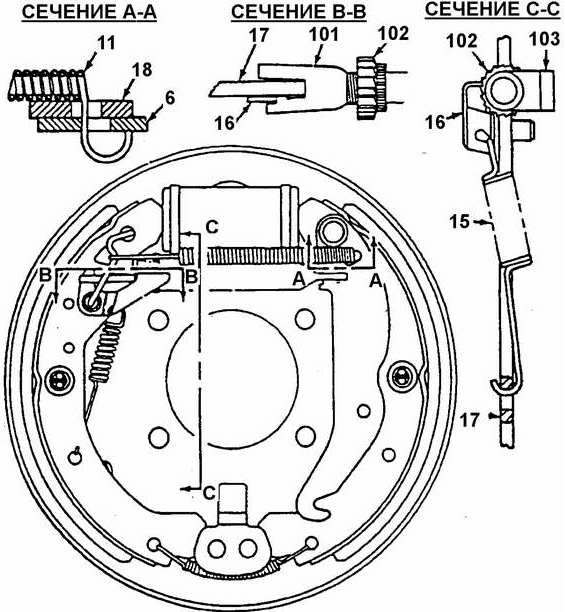

Барабанный тормозной механизм
Барабанный тормозной механизм

6. ТОРМОЗНАЯ КОЛОДКА ЗАДНЯ.

11. СТЯЖНАЯ ПРУЖИНА ВЕРХНЯ.

15. ПРУЖИНА РЕГУЛЯТОР.

16. НАЖИМНОЙ РЫЧАГ РЕГУЛЯТОР.

17. ТОРМОЗНАЯ КОЛОДКА ПЕРЕДНЯЯ.

18. РАЗЖИМНОЙ РЫЧАГ СТОЯНОЧНОГО ТОРМОЗ.

101. РЕЗЬБОВОЙ СТЕРЖЕН.

102. ГАЙК.

103. ЗАЖИМ

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Нажать несколько раз (не менее 15) на тормозную педаль. Нажимать педаль следует.

до тех пор, пока на обоих тормозных механизмах перестанут быть слышны щелчки.

нажимных рычагов регуляторов..

2. Поднять и закрепить должным образом автомобиль..

3. Задние колеса..

4. Вывернуть стопорный винт 10 тормозно го барабана..

5. Тормозной барабан

9..

6. Полностью ввернуть резьбовой стержень 101 в гайку 102 регулятора..

7. Проверить, чтобы разжимной рычаг находился у края полки тормозной колодки. При.

необходимости отпустить трос привода стояночного тормоза..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Тормозные барабаны и колеса..

2. Опустить автомобиль..

3. Нажать несколько раз на тормозную педаль. Нажимать педаль следует до тех пор, пока на обоих тормозных механизмах перестанут быть слышны щелчки нажимных.

рычагов регуляторов. Тормозную педаль следует нажать не менее 10 раз..

Прекращение щелчков нажимных рычагов свидетельству ет об установлении.

нормальных зазоров между барабаном и тормозными колодками..

4. Отрегулировать стояночный тормоз.
