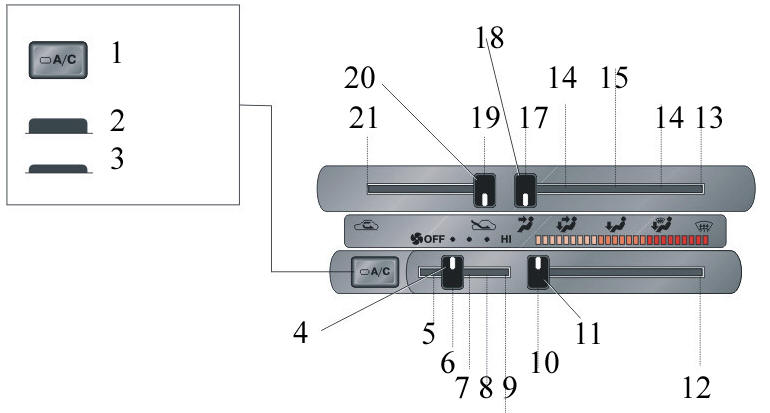

Органы управления системой кондиционирования
Органы управления системой кондиционирования
1. Кнопка включения-выключения кондиционера
2. Кондиционер выключен
3. Кондиционер включен
4. Рычажок регулятора скорости
вращения вентилятора
5. Выкл.
6. Низкая скорость
7. Умеренная скорость
8. Повышенная скорость
9. Высокая скорость вращения
10. Низкая температура
11. Рычажок терморегулятора
12. Высокая температура
13. На ветровое стекло
14. На пол и ветровое стекло
15. На пол
16. Поток в ноги и лицо
17. В лицо
18. Рычажок регулятора направления потока
воздуха
19. Наружный воздух
20. Рычажок регулировки забора воздуха
21. Рециркуляция воздуха

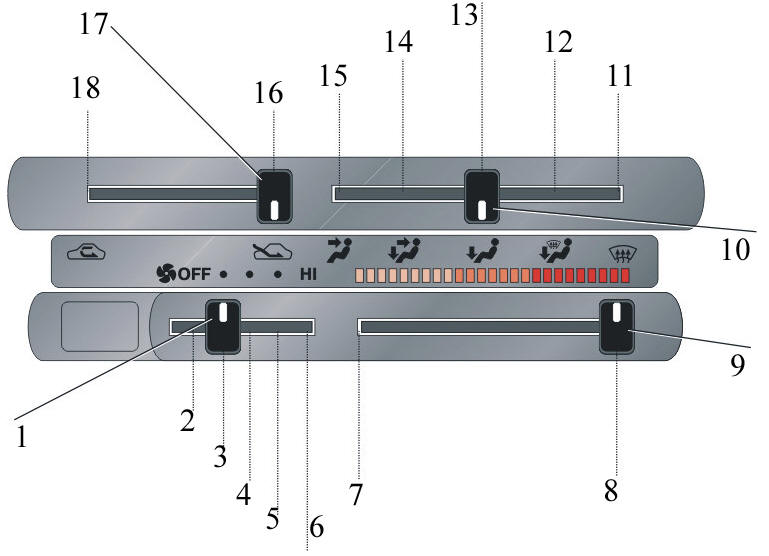

Органы управления отопителем
Органы управления отопителем
1. Рычажок регулятора скорости вращения вентилятора
2. Выкл.
3. Низкая скорость
4. Умеренная скорость
5. Повышенная скорость
6. Высокая скорость вращения
7. Нагрева нет
8. Высокая температура
9. Рычажок терморегулятора
10. Рычажок регулятора направления потока воздуха
11. На ветровое стекло
12. На пол и ветровое стекло
13. На пол
14. Поток в ноги и лицо (двухуровневый режим)
15. В лицо
16. Наружный воздух
17. Рычажок регулировки забора воздуха
18. Рециркуляция воздуха

Органы управления и их назначение

Регулятор температуры задает температуру воздуха на входе в салон. В крайнем левом положении рукоятки температура самая низкая, в крайнем правом – самая высокая.
Рукояткой регулировки воздухозабора можно установить режим полной или частичной рециркуляции с забором наружного воздуха.
При положении рычажка OUTSIDE AIR в систему кондиционирования подается наружный воздух.
Для рециркуляции переведите рычажок в положение RECIRCULATED AIR.
Рычажок регулятора направления потока задает канал, по которому воздух поступает в салон.
Включение, выключение и скорость вращения задаются рычажком управления вентилятора. Для выключения вентилятора переведите рычажок в положение OFF.
Специальная кнопка предназначена для включения и выключения кондиционера. Для включения нажмите кнопку, для выключения нажмите на кнопку повторно. Если подсветка кнопки мигает, то как можно скорее обратитесь в службу автосервиса.
Причиной может быть проскальзывание ремня либо неисправность компрессора. В этом случае кондиционер автоматически отключается, чтобы предупредить разрушение ремня.

Нагрев воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ
1.  Переведите рычажок терморегулятора в любое положение, кроме левого крайнего. Если нужен воздух с малым содержанием влаги, то переведите рычажок в положение между средним и правым крайним. Если нужен обдув теплым воздухом на уровне лица, то переведите рычажок в положение, близкое к среднему.
2. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR. Если требуется быстрый нагрев воздуха в салоне, то переведите рычажок в положениe REClRCULATED AIR. Рекомендуется, чтобы рычажок регулятора воздухозабора все время находился в положении OUTSIDE AIR. В противном случае стекла будут быстро запотевать.
3. Переведите рычажок регулятора направления потока в положение FLOOR (на пол). Если нужен обдув теплым воздухом на уровне лица, то переведите рычажок в положение двухуровневого обдува Bl LEVEL.
Если стекла быстро запотевают, то переведите рычажок в положение FLOOR/WINDSHIELD (пол и ветровое стекло).
4. Переведите рычажок управления вентилятором в любое положение, кроме левого крайнего.
5. Кнопка кондиционера должна быть отжата. Если нужен сухой теплый воздух, то нажмите на кнопку./

Охлаждение воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Переведите рычажок терморегулятора в положение между средним и левым крайним. Если требуется подогретый воздух на уровне пола при двухуровневом режиме обдува, то переведите рычажок терморегулятора в положение, близкое к среднему.
2. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR. Если требуется быстрая циркуляция охлажденного воздуха, переведите рычажок в положение RECIRCULATED AIR. Рекомендуется, чтобы рычажок регулятора
воздухозабора все время находился в положении OUTSIDE AIR.
3. Переведите рычажок регулятора направления потока в положение FACE (на лицо). Если требуется подогретый воздух на уровне пола при двухуровневом режиме обдува, то переведите рычажок в положение BI LEVEL.
4. Переведите рычажок управления вентилятором в любое положение, кроме левого крайнего.
5. Нажмите на кнопку включения кондиционера.

Вентиляция

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Переведите рычажок терморегулятора в крайнее левое положение.
2. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR.
3. Переведите рычажок регулятора направления потока в положение FACE (на лицо).
4. Переведите рычажок управления вентилятором в любое положение, кроме левого крайнего.
5. Кнопка включения кондиционера должна быть отжата.

Обогрев и обдув ветрового стекла

ПОРЯДОК ВЫПОЛНЕНИЯ
Для просветления запотевшего изнутри ветрового стекла
1. Переведите рычажок терморегулятора в любое положение.
2. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR.
3. Переведите рычажок регулятора направления потока в положение WINSHIELD (ветровое стекло).
4. Переведите рычажок управления вентилятором в левое крайнее положение.
5. Нажмите на кнопку включения кондиционера.
Для просветления обледеневшего или запотевшего снаружи ветрового стекла
6. Переведите рычажок терморегулятора крайнее правое положение.
7. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR.
8. Переведите рычажок регулятора направления потока в положение WINDSHIELD (ветровое стекло).
9. Переведите рычажок управления вентилятором в положение HI.
10. Кнопка включения кондиционера должна быть отжата.
Положения регулятора направления потока воздуха
Положение FACE – направление потока на уровне лица.
Положение Bl LEVEL – поток направляется на уровень лица и ног одновременно. Воздух
на уровне ног несколько теплее, чем на уровне лица (за исключением режима вентиляции).
Положение FLOOR – поток почти полностью направляется на уровень лица и ног. На части автомобилей воздух на уровне ног несколько теплее, чем на уровне лица.
Положение FLOOR/WINDSHIELD – поток направляется на ветровое стекло, стекла передних дверей, лицо и ноги. На лицо направляется менее подогретый поток.
Положение WINDSHIELD – поток направляется на ветровое стекло, стекла передних дверей и лицо. На части автомобилей в этом положении рычажка регулятора на лицо направляется менее подогретый поток. Не допускается использовать положение WINDSHIELD при охлаждении воздуха в условиях очень высокой влажности. В противном случае из-за разности температур наружного воздуха и ветрового стекла наружная поверхность стекла запотеет.

Органы управления отопителем и их назначение

Регулятор температуры задает температуру воздуха на входе в салон, а также включает и выключает отопитель.
В крайнем левом положении рукоятки отопитель выключается, температура самая вьсокая в крайнем правом положении.
Рычажками регулировки воздухозабора можно установить режим полной или частичной рециркуляции с забором наружного воздуха.
При положении рычажка OUTSIDE AIR в систему кондиционирования подается наружный воздух. Для рециркуляции переведите рычажок в положение RECIRCLAED AIR.
Рычажок регулятора направления потока задает тот канал, по которому воздух поступает в салон.
Включение, выключение и скорость потока воздуха задаются рычажком управления вентилятора. Для выключения вентилятора переведите рычажок в положение OFF.

Нагрев воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Переведите рычажок терморегулятора в любое положение, кроме крайнего левого (NO НЕАТ). Если нужен обдув теплым воздухом на уровне лица, то переведите рычажок в положение, близкое к среднему.
2. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR. Если требуется быстрый нагрев воздуха в салоне, то переведите рычажок в положение RECIRCULATED AIR. Рекомендуется, чтобы рычажок регулятора воздухозабора все время находился в положении OUTSIDE AIR. В противном случае стекла будут быстро запотевать.
3. Переведите рычажок регулятора направления потока в положение FLOOR (на пол).
Если нужен обдув теплым воздухом на уровне лица, то переведите рычажок в положение Bl LEVEL (вверх и вниз). Если стекла быстро запотевают, то переведите рычажок в положение FLOOR/WINDSHIELD (пол и ветровое стекло).
4. Переведите рычажок управления вентилятором в любое положение, кроме левого крайнего.

Вентиляция

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Переведите рычажок терморегулятора в крайнее левое положение.
2. Переведите рычажок регулятора воздухозабора в положение OUTSIDE AIR.
3. Переведите рычажок регулятора направления потока в положение FACE (на лицо).
4. Переведите рычажок управления вентилятором в положение HI.

Правила пользования во время движения

Убедитесь в чистоте решетки воздухозаборника.
В случае слабого потока воздуха проверьте вентиляционные сопла на приборной панели.
При езде по пыльным дорогам закрывайте окна. Если после закрытия окон в автомобиль продолжает поступать пыль от идущего впереди автомобиля, то рекомендуется перевести рычажок регулятора воздхозабора в положение OUTSIDE AIR, а рычажок регулятора скорости потока перевести в крайнее левое положение.
При следовании за автомобилем по пыльной дороге или при езде в пыльных или ветреных условиях рекомендуется перевести рычажок регулятора воздухозабора в положение RECIRCULATED AIR. При этом перекрывается приток воздуха снаружи и предотвращается попадание пыли в салон.
