Volkswagen Golf: Регулировка карбюратора 2ЕЕ Ecotronic - Система питания карбюраторных двигателей - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Регулировка карбюратора 2ЕЕ Ecotronic

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали карбюратора

Детали карбюратора 2ЕЕ 1 – рычаг дроссельной заслонки второй камеры; 2 – пневмопривод дроссельной заслонки второй камеры; 3 – потенциометр дроссельных заслонок; 4 – держатель; 5 – соединительная втулка; 6 – винт регулировки качества (состава) смеси; 7 – уплотнительное кольцо; 8 – упорный винт дроссельной заслонки первой камеры; 9 – обогревающий элемент; 10 – корпус карбюратора; 11 – кронштейн; 12 – прокладка; 13 – поплавок; 14 – ось поплавка; 15 – игольчатый клапан; 16 – резьбовая пробка; 17 – главный топливный жиклер первой камеры; 18 – топливный жиклер холостого хода; 19 – главный топливный жиклер второй камеры; 20 – клин; 21 – диффузор первой камеры; 22 – прокладка; 23 – фильтр; 24 – воздушная заслонка; 25 – трубка вентиляции поплавковой камеры; 26 – пламегаситель; 27 – трубка обогащения при полной нагрузке; 28 – болт крепления крышки; 29 – крышка карбюратора; 30 – диффузор второй камеры; 31 – кронштейн; 32 – привод воздушной заслонки; 33 – кольцо крепления привода; 34 – пробка; 35 – уплотнительное кольцо; 36 – фильтр; 37 – привод дроссельной заслонки первой камеры; 38 – клапан вентиляции; 39 – клапан; 40 – седло клапана; 41 – пружина; 42 – воздушный клапан; 43 – возвратный клапан; А, В, С – контакты потенциометра

Карбюратор 2ЕЕ представляет собой карбюратор 2Е2 с электронным управлением. Привод воздушной заслонки и привод дроссельной заслонки первой камеры управляются электронным блоком управления с микропроцессором. Блок управления установлен в салоне автомобиля около вещевого ящика на панели приборов. Лямбда-зонд, установленный в дополнительном глушителе, измеряет содержание кислорода в отработавших газах и подает сигнал в блок управления. Блок управления на основании сигнала от лямбда-зонда изменяет состав горючей смеси так, чтобы отработавшие газы оптимально дожигались в нейтрализаторе. Следующие операции выполняют так же, как на карбюраторе 2Е2: – снятие и установка карбюратора; – регулировка приоткрывания дроссельной заслонки второй камеры (см. подраздел 3.1.12.5); – проверка подогревателя впускной трубы (см. подраздел 3.1.12.5); – проверка термовыключателя подогревателя впускной трубы (см. подраздел 3.1.12.5). Проверка частоты вращения холостого хода В карбюраторе 2ЕЕ нет винта регулировки количества смеси. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Прогреть двигатель, температура масла должна быть не менее +60° С. 2. Заглушить двигатель, выключить все потребители энергии (фары, вентилятор, магнитолу и т. д.). 3. Отсоединить шланг вентиляции картера. 4. Подсоединить контрольный тахометр. 5. Запустить двигатель и оставить работать на холостом ходу. 6. Проверить частоту вращения холостого хода, она должна равняться 750 мин-1. Если частота вращения холостого хода отличается от указанной, определить неисправность с помощью системы диагностики и устранить ее. Проверка и регулировка содержания окиси углерода в отработавших газах Содержание окиси углерода (СО) в отработавших газах проверяют специальным индикатором напряжения со светодиодом VAG 1527. По характеру световых импульсов светодиода определяют содержание СО в отработавших газах. Запрещается использовать обычные контрольные лампы, т. к. могут быть повреждены электронные системы. Проверку проводят на прогретом двигателе при температуре масла 60° С в следующем порядке: ПОРЯДОК ВЫПОЛНЕНИЯ 1. Подсоединить газоанализатор к специальному патрубку для измерения СО на дополнительном глушителе первой ступени. 2. Отсоединить шланг вентиляции картера.

3. Подсоединить индикатор напряжения VAG 1527 к контрольному разъему 1 на голубом проводе. 4. Запустить двигатель и за 1 мин довести частоту вращения выше 2000 мин-1, чтобы лямбда-зонд прогрелся до рабочей температуры. 5. Светодиод на индикаторе напряжения 2 при частоте вращения холостого хода должен мигать с частотой 1,5 раза в секунду (2 раза за 3 с). Если светодиод горит постоянно, значит смесь слишком богатая, если светодиод не горит, значит смесь бедная. Если светодиод мигает с частотой 25 раз в секунду, значит лямбда-зонд или не прогрелся до рабочей температуры или неисправен, или поврежден провод к лямбда- зонду. Предупреждение Лямбда-зонд может забиться копотью, что может быть причиной неправильной работы зонда.Чтобы очистить зонд, нужно совершить плавную поездку по шоссе в течение 20 мин, после этого повторить проверку. 6. Проверить уровень СО с помощью газоанализатора. Он должен составлять 0,6%. Если, несмотря на правильные показания светодиода индикатора напряжения, уровень СО отличается от указанного, его нужно отрегулировать. Для этого отсоединить провод от лямбда-зонда, гнездо лямбда-зонда заизолировать изоляционной лентой. Светодиод индикатора напряжения при этом должен мигать. Вынуть пластмассовую заглушку винта 6 (см. рис. Детали карбюратора 2ЕЕ), для чего просверлить в заглушке отверстие, ввернуть в него шуруп и за него выдернуть заглушку. Вращая винт 6, отрегулировать содержание СО в отработавших газах. 7. Вставить новую заглушку, отсоединить газоанализатор и индикатор напряжения. Подсоединить провод к лямбда-зонду. Подсоединить шланг вентиляции картера. Упрощенная проверка работы системы Ecotronic При выходе из строя лямбда-зонда система Ecotronic работает по аварийной программе. Для проверки работы по аварийной программе следует отключить лямбда-зонд и проследить за открыванием и закрыванием воздушной заслонки. Если заслонка функционирует, значит срабатывает аварийное управление. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Прогреть двигатель, температура масла должна быть не ниже 60° С. 2. Снять воздушный фильтр. 3. Отсоединить от карбюратора вакуумный шланг 24 (см. рис. Воздушный фильтр двигателей рабочим объемом 1,1 и 1,3 л). Заглушить патрубок на карбюраторе. 4. Запустить двигатель и оставить работать на холостом ходу.

5. Отсоединить провод лямбда-зонда 1 от соединительной колодки 2. При этом воздушная заслонка должна открыться на угол примерно 60°. Если этого не произойдет, значит аварийное управление не работает или не работает привод воздушной заслонки, или провод лямбда-зонда замыкает на «массу». 6. Если воздушная заслонка открылась правильно, подсоединить зеленый провод с колодкой 2 к «массе» примерно на 2 с. Воздушная заслонка должна медленно немного приоткрыться. Если этого не произошло, проверить, не повреждена ли проводка, и если нет, заменить блок управления с микропроцессором. 7. Увеличить частоту вращения двигателя до 2000 мин-1 примерно на 1 мин, чтобы лямбда-зонд прогрелся до рабочей температуры. 8. Подсоединить провод 1 лямбда-зонда к колодке 2. 9. При работе двигателя на холостом ходу снять заглушку с патрубка карбюратора. Воздушная заслонка должна медленно немного прикрыться. Если этого не произойдет, значит лямбда-зонд неисправен и его следует заменить. Если лямбда-зонд забит копотью, нужно совершить поездку по шоссе в течение 20 мин и после этого повторить проверку. 10. Заглушить двигатель. Подсоединить шланг 24 (см. рис. Воздушный фильтр двигателей рабочим объемом 1,1 и 1,3 л) к патрубку карбюратора и установить воздушный фильтр. Проверка элементов системы Ecotronic

График зависимости

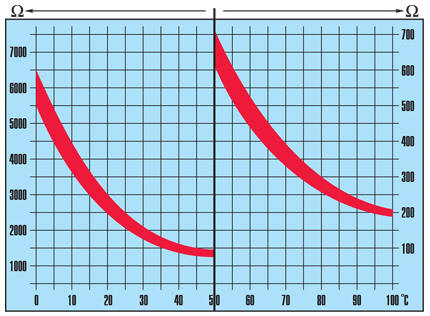

График зависимости сопротивления датчика охлаждающей жидкости от температуры

Проверка датчика температуры охлаждающей жидкости Датчик температуры охлаждающей жидкости установлен во впускной трубе двигателя или в патрубке рубашки охлаждения. Сигнал датчика поступает в блок управления. При выходе из строя датчика ухудшается пуск двигателя при низкой температуре окружающего воздуха. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить провод от датчика температуры. 2. Измерить сопротивление датчика. При температуре +20° С оно должно составлять 2000–3000 Ом. 3. Подсоединить провод к датчику, запустить и прогреть двигатель. 4. Заглушить двигатель и снова измерить сопротивление датчика. При температуре +90° С оно должно составлять 200–300 Ом. В противном случае датчик следует заменить. 5. Можно произвести проверку датчика, сняв его с двигателя и поместив в сосуд с водой. Постепенно подогревая воду, измерить сопротивление датчика. Зависимость сопротивления от температуры датчика показана на рисунке. Проверка привода воздушной заслонки ПОРЯДОК ВЫПОЛНЕНИЯ 1. Прогреть двигатель, температура масла должна быть не ниже +60° С. 2. Заглушить двигатель. 3. Снять воздушный фильтр. 4. Проверить легкость закрывания и открывания воздушной заслонки. 5. Запустить двигатель и оставить работать на холостом ходу. 6. Несколько раз быстро повернуть рычаг дроссельной заслонки первой камеры примерно на 1/3 хода между положением холостого хода и полным открытием, вернуть рычаг в положение холостого хода. Воздушная заслонка при этом должна быстро поворачиваться в сторону закрытия и возвращаться в исходное положение. 7. Если воздушная заслонка не меняет своего положения, проверить сопротивление привода воздушной заслонки. Для этого отсоединить соединительную колодку с проводами от привода 32 (см. рис. Детали карбюратора 2ЕЕ) воздушной заслонки. Омметром измерить сопротивление между контактами привода воздушной заслонки, оно должно быть 0,9–1,7 Ом. Затем проверить сопротивление между каждым контактом и «массой» (замыкание на корпус), омметр должен показать бесконечность. 8. Заглушить двигатель. Подсоединить колодку с проводами к приводу воздушной заслонки. Установить фильтр. Проверка потенциометра дроссельной заслонки Потенциометр 3 (см. рис. Детали карбюратора 2ЕЕ) подает в блок управления сигнал о положении дроссельной заслонки первой камеры, а также о скорости открывания и закрывания дроссельной заслонки. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоединить колодку с проводами от потенциометра 3. 2. Измерить сопротивление потенциометра между крайними контактами А и С, оно должно быть 1,4–1,6 кОм. 3. Запустить двигатель и оставить работать на холостом ходу. Шланг от привода 37 к воздушному фильтру отсоединить от фильтра и закрыть пробкой. 4. Заглушить двигатель. Дроссельная заслонка должна быть полностью закрыта. 5. Измерить сопротивление между контактами А и В, оно должно равняться 1,4–2,4 кОм. Плавно полностью открыть дроссельную заслонку, сопротивление при этом должно плавно уменьшаться. При полностью открытой дроссельной заслонке сопротивление должно быть меньше 270 Ом. 6. Надеть шанг на воздушный фильтр. Подсоединить колодку с проводами к потенциометру.

    Регулировка карбюратора Pierburg/ Solex 2Е2
    ПОРЯДОК ВЫПОЛНЕНИЯ Детали карбюратора Pierburg/ Solex 2E2 1 – пневмопривод дроссельной заслонки второй камеры; 2 – кронштейн троса акселератора; 3 – корпус карбюратора; 4 – обогревающий элемен ...
