ПОРЯДОК ВЫПОЛНЕНИЯ

Насос фирмы Bosch выпуска до сентября 1985 г.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Прогреть двигатель, температура масла должна быть 50–70° С.

2. Выключить все потребители энергии (фары, магнитолу и т.д.). Проверить, чтобы не была вытянута ручка тяги пускового устройства. 3. В автомобилях с автоматической трансмиссией установить рычаг селектора в положение «Р» и затянуть ручной тормоз. 4. Подсоединить контрольный тахометр к клемме «W» генератора (указана стрелкой на рис. Клемма "W" генератора). 5. Отрегулировать частоту вращения холостого хода винтом 6 (см. рис. Тяги управления топливного насоса Bosch) в пределах 850±100 мин-1 (850±30 мин-1 для двигателей с нейтрализатором). 6. Законтрить винт 6 краской. Насос фирмы Bosch выпуска с сентября 1985 г.

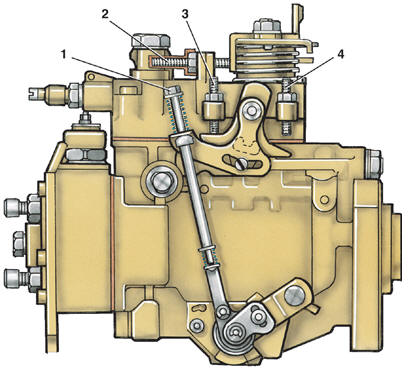

Топливный насос Bosch выпуска с сентября 1985 г. 1 – гайка регулировки частоты вращения холостого хода двигателя; 2 – винт, который использовался для регулировки частоты вращения холостого хода до сентября 1985 г.; 3 – винт ограничения нижнего предела частоты вращения двигателя; 4 – винт ограничения частоты вращения двигателя

С сентября 1985 г. изменилась регулировка частоты вращения холостого хода, в связи с этим нельзя изменять положение винта, которым регулировалась частота вращения холостого хода до сентября 1985 г. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Прогреть двигатель, температура масла должна быть не ниже 80° С. 2. Выключить все потребители энергии (фары, магнитолу и т.д.). 3. Подсоединить контрольный тахометр к клемме «W» генератора (указана стрелкой на рис. Клемма "W" генератора). 4. Несколько раз кратковременно увеличить частоту вращения до 2000 мин-1. 5. Проверить по тахометру частоту вращения холостого хода, она должна быть 850±30 мин-1. Если частота вращения отличается от указанной, отрегулировать гайкой 1. Поворот гайки вправо увеличивает частоту вращения холостого хода, поворот влево – уменьшает.

Насос фирмы CAV

Регулировка частоты вращения холостого хода у топливного насоса фирмы CAV 1 – контргайка; 2 – болт регулировки частоты вращения холостого хода; 3 – упор рычага

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Прогреть двигатель, температура масла не менее 80° С. Тяга пускового устройства не должна быть вытянута. 2. Выключить все потребители энергии (фары, магнитолу и т. д.). 3. Подсоединить контрольный тахометр к клемме «W» генератора (указана стрелкой на рис. Клемма "W" генератора). 4. Несколько раз кратковременно повысить частоту вращения двигателя до 2000 мин-1. 5. Ослабить затяжку контргайки 1 и поворотом регулировочного болта 2 установить частоту вращения холостого хода в пределах 850±100 мин-1.
