Audi A3: Расположение органов управления и приборов - Инструкция по эксплуатации - Инструкция по эксплуатации автомобиля Audi A3Audi A3: Расположение органов управления и приборов

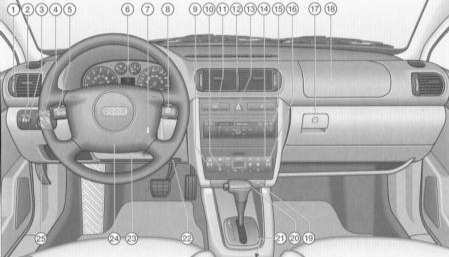

и приборы, расположенные на приборной панели и средней консоли представлены на иллюстрациях Органы управления и приборы, расположенные на приборной панели и средней консоли представлены на иллюстрациях 1 - рукоятка регулирования притока воздуха 2 - регулятор яркости подсветки приборов 3 - регулятор угла наклона фар 4 - выключатель / переключатель света 5 - рычажные переключатель указателей поворота и ближнего света выключатель темпостата 6 - приборная доска 7 - замок зажигания 8 - рычажный выключатель стеклоочистителя и стеклоомывателя переключатель функций путевого компьютера 9 - выключатель обогрева сиденья водителя 10 - выключатель обогрева заднего стекла 11 - клавиша антипробуксовочной системы (ASR) или электронной программы стабилизации курсовой устойчивости (ESP) 12 - воздушные дефлекторы 13 - выключатель аварийной световой сигнализации 14 - выключатель обогрева сиденья переднего пассажира 15 - радио* 16 - отопление и вентиляция / кондиционер 17 - запирающийся вещевой ящик 18 - подушка безопасности переднего пассажира 19 - пепельница, прикуриватель / розетка 20 - рычаг переключения передач / селектора 21 - ниша или органы управления системой навигации и телематики* 22 - ниша для хранения папки с документами 23 - регулируемая рулевая колонка 24 - звуковой сигнал подушка безопасности водителя 25 - рукоятка отпирания капота

ВНИМАНИЕ

Некоторые из приведенных позиций входят в комплектацию только определенных модификаций или устанавливаются по заказу. Расположение некоторых органов управления автомобилей с правосторонним рулевым управлением отличается от показанного на иллюстрации. Однако символы, используемые для их обозначения, соответствуют символам автомобилей с левосторонним рулевым управлением.

*В случае заводской комплектации автомобиля телематикой, радиоаппаратурой или системой навигации к ним прилагается руководство по эксплуатации. Органы управления средней консоли

изображен вариант средней консоли с системой навигации Audi “plus” / радиосистемой На иллюстрации изображен вариант средней консоли с системой навигации Audi “plus” / радиосистемой Audi “symphony”. А - ряд выключателей В - система навигации “plus”* / радиосистема Audi “symphony”* С - кондиционер и выключатели обогрева стекол / сидений

ВНИМАНИЕ

Некоторые из приведенных позиций входят в комплектацию только определенных модификаций или устанавливаются по заказу. Расположение некоторых органов управления автомобилей с правосторонним рулевым управлением отличается от показанного на иллюстрации.

*Правила пользования системой навигации Audi “plus” / радиосистемой Audi “symphony” содержатся в соответствующих руководствах по эксплуатации.

В системе навигации Audi “plus” функции радио, проигрывателя компакт-дисков и телевизора объединены.
