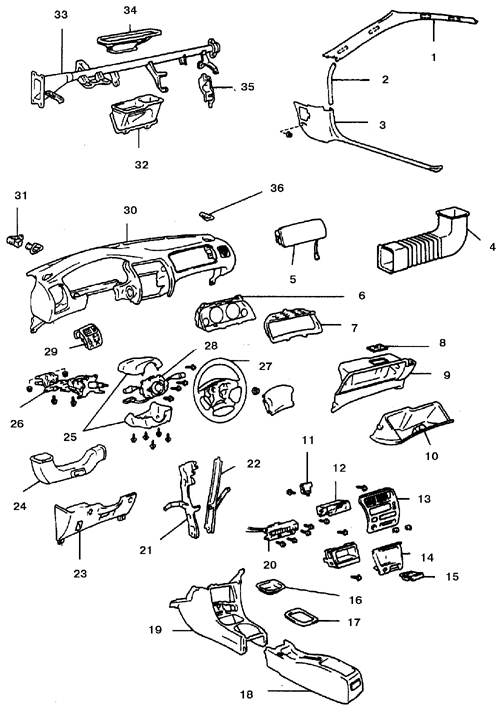

Приборная панель и связанные с ней детали – изображение по частям
Приборная панель и связанные с ней детали – изображение по частям
1. Отделка передней стойки
2. Нижняя отделка передней стойки
3. Накладка на ступеньку передней двери
4. Трубопровод обогревателя к вентиляционной решетке N4
5. Воздушная подушка безопасности пассажира
6. Приборная панель
7. Облицовка приборного щитка
8. Крышка соединителя
9. Нижняя панель
10. Дверца бардачка
11. Часы
12. Радио
13. Облицовка центральной панели приборного щитка
14. Нижняя часть облицовки центральной панели приборного щитка
15. Пепельница
16. Верхняя панель консоли
17. Обрамление отверстия переключателя скоростей
18. Задний ящик консоли
19. Нижняя отделка центральной панели
20. Устройство управления обогревателя
21. Подпорка N2
22. Подпорка N1
23. Нижняя облицовочная панель
24. Трубопровод от обогревателя к вентиляционной решетке
25. Кожух рулевой колонки
26. Рулевая колонка
27. Рулевое колесо
28. Комбинационный переключатель
29. Компоновочный узел облицовки центральной панели
30. Приборная панель
31. Боковое выпускное отверстие трубопровода дефлектора системы обогрева
32. Трубопровод от обогревателя к вентиляционной решетке N3
33. Усиливающий элемент приборной панели
34. Центральное выпускное отверстие дефлектора системы обогрева
35. Кронштейн
36. Боковое выпускное отверстие трубопровода дефлектора системы обогрева N2

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод "массы" от аккумулятора.
2. Снимите модуль воздушной подушки безопасности водителя и рулевое колесо (см. подраздел 10.16).

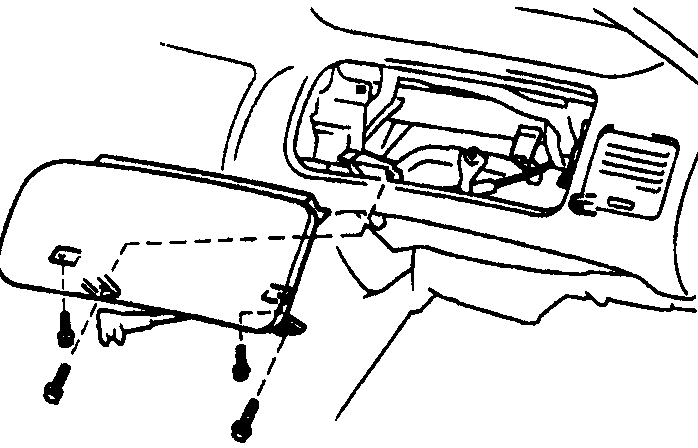

3. Снимите бардачок (см. подраздел 11.20), отсоедините электрический разъем модуля

3. Снимите бардачок (см. подраздел 11.20), отсоедините электрический разъем модуля подушки безопасности пассажира и снимите модуль подушки безопасности.

* Храните воздушные подушки безопасности в безопасном месте лицевой стороной (стороной отделки) вверх.

4. Снимите обрамление приборной панели (см. подраздел 11.19) и снимите приборную панель.
5. Снимите центральную декоративную панель (см. подраздел 11.21), снимите аудиосистему (см. подраздел 12.11) и панель управления обогревателем и кондиционером (см. подраздел 4.10).
6. Снимите кожухи рулевой колонки (см. подраздел 11.22) и нижнюю панель отделки (см. подраздел 11.23).
7. Снимите панели передней и задней консоли (см. подраздел 11.24).
8. Снимите накладки на ступеньки передней двери и декоративные молдинги передней стойки на обеих сторонах.
9. Снимите цилиндр замка зажигания (см. подраздел 12.8). Отвинтите болты, крепящие рулевую колонку к приборной панели и усиливающей подпорке, и опустите рулевую колонку.
10. При помощи рычага осторожно извлеките левый вентиляционный трубопровод, отсоедините электрические разъемы и отвинтите крепежный болт приборной панели позади трубопровода.
11. Основной моток проводов приборной панели останется прикрепленной к ней, когда вы будете снимать панель. Отсоедините все оставшиеся разъемы. Открепите блок плавких предохранителей от кузова и снимите его вместе с панелью и проводами. Отсоедините электрические разъемы от корпуса обогревателя и отсоедините проволочные выводы заземления от центральной подпорки.

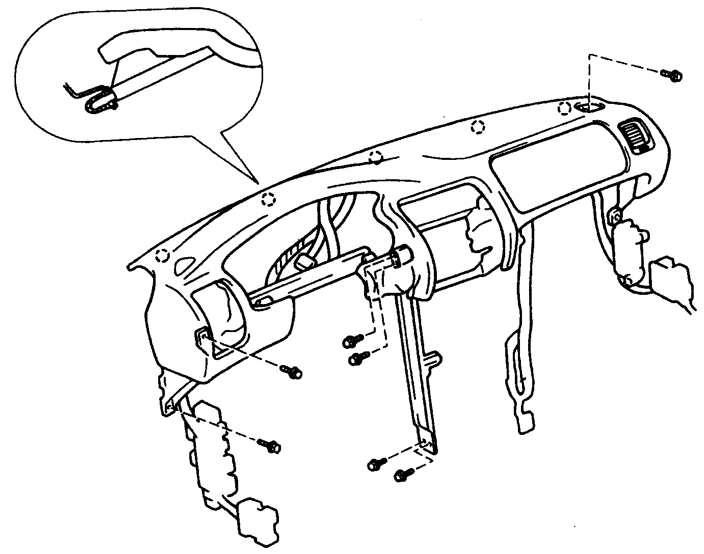

12. Отвинтите оставшиеся болты крепления приборной панели, крепко зажмите панель

12. Отвинтите оставшиеся болты крепления приборной панели, крепко зажмите панель и потяните ее точно по направлению к задней части автомобиля, чтобы открепить пять фиксаторов, расположенных вдоль основания ветрового стекла. Снимите приборную панель с автомобиля.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осторожно снимите провода и трубопроводы вентиляции и системы обогрева и переместите их в новую приборную панель.
2. Поместите приборную панель на место, надавите на нее, чтобы пять фиксаторов вошли в зацепление с лапками, и завинтите крепежные болты.
3. Остаток процедуры установки производится в обратной последовательности.
