Toyota Carina: Приборы и органы управления - Общие сведения - Устройство, техническое обслуживание и ремонт автомобиля Toyota CarinaToyota Carina: Приборы и органы управления

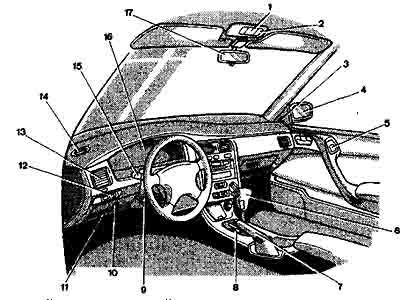

Рис. 1.2.1. Общий вид приборной доски и элементов ручного управления,

Рис. 1.2.1. Общий вид приборной доски и элементов ручного управления,

(показанные здесь элементы имеются не на всех моделях) где:

1 - персональная подсветка для водителя; 2 - электрический переключатель управления врезным вентиляционным люком крыши; 3 - ручка управления наружным зеркалом бокового обзора; 4 - наружное зеркало бокового обзора; 5 - электрический переключатель для управления ветровым стеклом; 6 - рычаг коробки передач; 7 - рычаг ручного тормоза; 8 - лабиринт выбора передач; 9 - рычаг деблокирования колонки руля; 10 - регулировка освещения приборной доски; 11 - рычаг деблокирования капота двигателя; 12 - переключатель передних противотуманных фар; 13 - боковая решетка вентиляции; 14 - обдув боковых стекол от запотевания; 15 - переключатель света фар и указателя поворота; 16 - приборная доска; 17 - зеркало обзора заднего вида с неослепляющим положением.

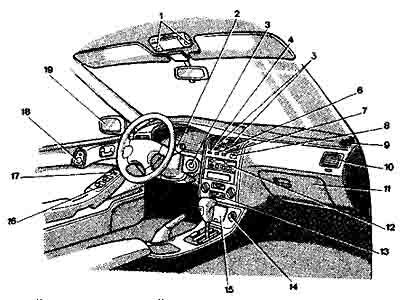

Рис. 1.2.2. Общий вид приборной доски и элементов ручного управления,

Рис. 1.2.2. Общий вид приборной доски и элементов ручного управления,

(показанные здесь элементы имеются не на всех моделях) где: 1 - персональная подсветка для водителя; 2 - рычаг переключателя стеклоочистителей и омывателей; 3 - замок зажигания; 4 - выключатель заднего противотуманного света; 5 - центральные вентиляционные решетки; 6 - выключатель обогрева заднего стекла; 7 - выключатель аварийной сигнализации; 8 - часы; 9 - обдув боковых стекол от запотевания; 10 - боковая решетка вентиляции; 11 - вещевой ящик; 12 - магнитола; 13 - панель управления обогревом/кондиционированием воздуха; 14 - прикуриватель; 15 - пепельница; 16 - переключатель управления электростеклоподъемниками; 17 - выключатель блокировки замка задней двери; 18 - переключатель управления зеркала бокового обзора; 19 - зеркало бокового обзора.

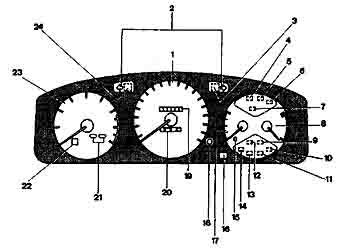

Рис. 1.2.3. Общий вид приборной доски (с тахометром)

Рис. 1.2.3. Общий вид приборной доски (с тахометром)

где: 1 - спидометр; 2 - сигнальные лампы указателя поворота; 3 - контрольная лампа включения заднего противотуманного света; 4 - сигнальная лампа недостаточного уровня жидкости в бачке омывателя; 5 - контрольная лампа электрической системы или индикаторная лампа зажигания; 6 - сигнальная лампа недостаточного уровня моторного масла в картере двигателя; 7 - контрольная лампа антиблокировочной тормозной системы; 8 - указатель температуры охлаждающей жидкости; 9 - контрольная лампа аварийных сигнальных огней; 10 - сигнальная лампа незакрытой двери; 11 - сигнальная лампа недостаточного давления моторного масла; 12 - сигнальная лампа стояночного тормоза; 13 - контрольная лампа зарядки аккумуляторной батареи; 14 - сигнальная лампа тормозной системы; 15 - сигнальная лампа резерва топлива; 16 - сигнальная лама патрона с переключателем; 17 - указатель топлива в топливном баке; 18 - кнопка сброса на ноль счетчика суточного пробега; 19 - счетчик пробега в километрах; 20 - счетчик суточного пробега; 21 - эконометр; 22 - сигнальная лампа прекращения ускоряющей передачи; 23 - тахометр; 24 - сигнальная лампа дальнего света.

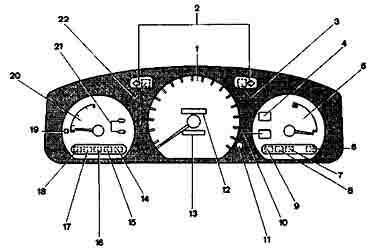

Рис. 1.2.3. Общий вид приборной доски (без тахометра)

Рис. 1.2.3. Общий вид приборной доски (без тахометра)

где: 1 - спидометр; 2 - сигнальные лампы указателя поворота; 3 - контрольная лампа включения заднего противотуманного света; 4 - контрольная лампа аварийных сигнальных огней; 5 - указатель температуры охлаждающей жидкости; 6 - контрольная лампа антиблокировочной системы тормозов; 7 - контрольная лампа электронной системы управления работой двигателя или индикаторная лампа зажигания; 8 - сигнальная лампа недостаточного уровня жидкости в бачке омывателя; 9 - сигнальная лампа прекращения ускоряющей передачи; 10 - сигнальная лама патрона с переключателем; 11 - кнопка сброса на ноль счетчика суточного пробега; 12 - счетчик пробега в километрах; 13 - счетчик суточного пробега; 14 - контрольная лампа зарядки аккумуляторной батареи; 15 - сигнальная лампа недостаточного давления моторного масла; 16 - сигнальная лампа тормозной системы; 17 - сигнальная лампа стояночного тормоза; 18 - сигнальная лампа незакрытой двери; 19 - сигнальная лампа резерва топлива; 20 - указатель топлива в топливном баке; 21 - эконометр; 22 - сигнальная лампа дальнего света.
