Toyota Corolla: Переключающийся тросик - Автоматическая коробка передач - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Переключающийся тросик

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините тросик от рычага переключения на коробке передач, для этого открутите

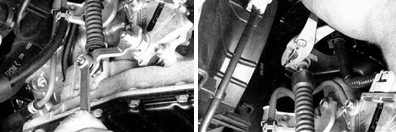

1. Отсоедините тросик от рычага переключения на коробке передач, для этого открутите гайку (фото слева). Затем снимите переключающий тросик с кронштейна, расположенного на передней части коробки передач, для этого снимите зажим (фото справа).
2. Снимите центральную консоль.

3. Открутите крепежные винты индикаторной панели рычага переключения передач

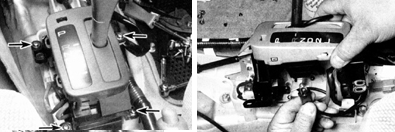

3. Открутите крепежные винты индикаторной панели рычага переключения передач (указаны стрелками на фото слева), поднимите панель и достаньте лампочку освещения (фото справа). Привяжите панель к рычагу переключения передач так, чтобы она не мешала вам при работе.

4. Достаньте чеку (фото слева) и отсоедините тросик от рычага переключения передач

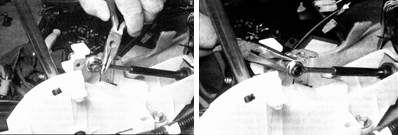

4. Достаньте чеку (фото слева) и отсоедините тросик от рычага переключения передач (фото справа).

5. Снимите крепежный зажим с переднего края основания рычага переключения передач.

5. Снимите крепежный зажим с переднего края основания рычага переключения передач.
6. Протяните тросик через втулку в перегородке кузова.
7. Установка проводится в обратном порядке снятия.
8. После завершения установки отрегулируйте тросик.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Открутите гайку на рычаге переключения коробки передач.

1. Открутите гайку на рычаге переключения коробки передач.
2. Отведите рычаг вправо до упора, затем верните его на два деления назад в положение нейтральной передачи.
3. Переведите рычаг переключения передач в автомобиле в положение нейтральной передачи.
4. Немного надавив на рычаг в сторону передачи заднего хода, надежно закрутите гайку.
5. Проверьте работу коробки передач, переключив рычаг переключения передач через все положения (попытайтесь запустить двигатель при различных передачах – стартер должен включаться только при включенной парковочной или нейтральной передаче).
