ОБЩИЕ СВЕДЕНИЯ

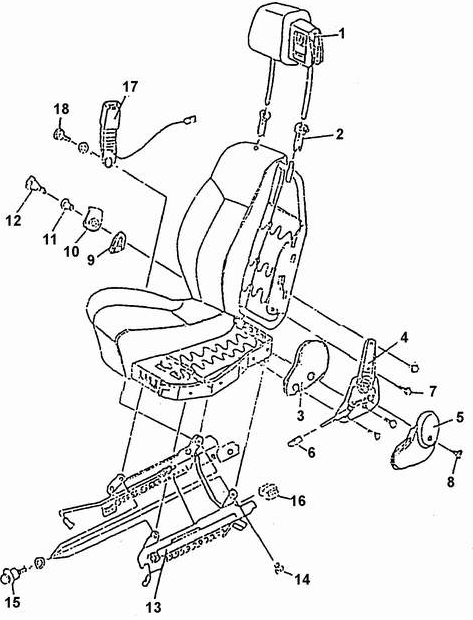

Переднее сиденье

1. ПОДГОЛОВНИК В СБОР.

2. НАПРАВЛЯЮЩАЯ ВТУЛК.

3. ВНУТРЕННЯЯ КРЫШК.

4. МЕХАНИЗМ НАКЛОНА СПИНК.

5. КРЫШКА МЕХАНИЗМА НАКЛОНА СПИНК.

6. КНОПКА РЫЧАГ.

7. БОЛ.

8. КОНУСНЫЙ ВИН.

9. КРЫШКА ШАРНИРА ПОДУШКИ СИДЕНЬ.

10. КРЫШКА ШАРНИРА СПИНКИ СИДЕНЬЯ.

11. ВТУЛК.

12. РЕГУЛИРОВОЧНЫЙ БОЛ.

13. МЕХАНИЗМ ПРОДОЛЬНОЙ.

РЕГУЛИРОВК.

14. ВТУЛК.

15. ВИН.

16. НАКЛАДКА ПОЛОЗА СИДЕНЬ.

17. ПРЯЖКА РЕМНЯ БЕЗОПАСНОСТ.

18. БОЛТ

Крепление переднего сиденья к полу

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Поднять задний регулировочный рычаг и сдвинуть сидение в заднее крайнее.

положение..

2. Демонтировать накладку 16 наружного полоза сидения..

3. Вывернуть 2 крепежных болта сидения (М 10 х 1,25)..

4. Поднять передний и задний регулировочные рычаги и сдвинуть сидение в переднее положение..

5. Демонтировать накладки внутреннего и наружного полозьев сиденья и механизмы продольной регулировки сиденья..

6. Вывернуть 2 крепежных болта сидения (М 10 х 1,25)..

Установить или присоединит.

Установка производится в последовательности обратной снятию. Затянуть болты.

крепления переднего сиденья моментом 35 Нм.
