Volkswagen Golf: Переднее крыло - Кузов - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Переднее крыло

ПОРЯДОК ВЫПОЛНЕНИЯ

Переднее крыло

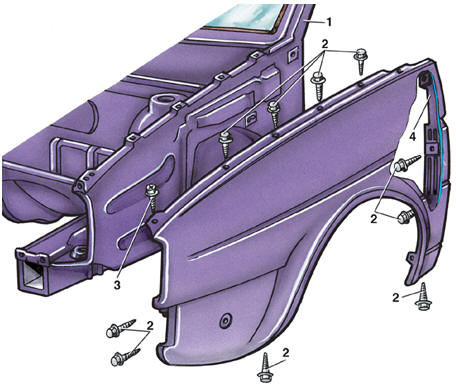

Переднее крыло 1 – кузов; 2 – болт; 3 – винт; 4 – переднее крыло

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять буфер (см. подраздел 11.1). 2. Ослабить болты переднего колеса. 3. Приподнять переднюю часть автомобиля и установить на опоры. 4. Снять колесо. 5. Снять локарь (см. подраздел 11.7). 6. Снять антенну, если она установлена. 7. Снять резиновые буфера капота. 8. Отвернуть винты декоративной накладки 1 (см. рис. Детали передка) на снимаемом крыле. 9. Отвернуть болты 2 с шестигранной головкой и винты 3 с крестообразными шлицами. 10. Счистить острым предметом антикоррозийное покрытие в местах стыковки крыла с полом. 11. Снять крыло, покачивая его и поддевая отверткой. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Очистить поверхности стыковки крыла с кузовом. 2. Установить новую уплотнительную ленту крыла. 3. Пробить отверстия в уплотнительной ленте в местах крепления болтов. 4. Установить крыло 4. 5. Закрутить все болты 2 и винты 3 крепления крыла. 6. Нанести антикоррозийное покрытие на внутреннюю часть крыла и в места стыков. 7. Установить резиновые буфера капота. 8. Установить антенну, если она имеется. 9. Установить локарь (см. подраздел 11.7). 10. Закрутить шурупы крепления декоративной накладки 1 (см. рис. Детали передка). 11. Наживить болты крепления колеса. 12. Опустить автомобиль на землю. 13. Затянуть болты крепления колеса моментом 110 Н·м.

14. Установить буфер (см. подраздел 11.1).

    Панель передка
    ПОРЯДОК ВЫПОЛНЕНИЯ Детали передка 1 – декоративная накладка; 2 – заводской знак; 3 – декоративная решетка; 4 – болт; 5 – брызговик; 6 – накладка; 7 – облицовка; 8 – болт; 9 – болт; 10 – панель ...

    Локарь
    ПОРЯДОК ВЫПОЛНЕНИЯ Крепление локаря 1 – локарь; 2 – пистон; 3 – шайба; 4 – винт; 5 – установочный штифт; стрелка – положение отверстий под винты крепления локаря Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. ...
