ОБЩИЕ СВЕДЕНИЯ

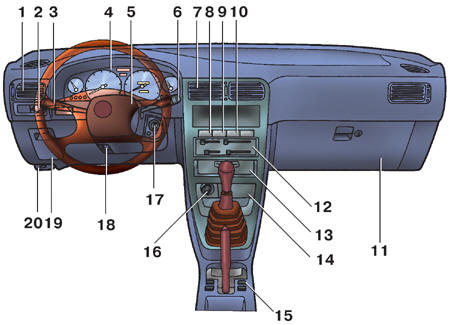

Общий вид панели управления

Общий вид панели управления

1. Дефлектор

2. Регулировка фар

3. Комбинированный выключатель дальнего и ближнего света или мигающего указателя поворота

4. Блок приборов

5. Сигнал

6. Рычаг управления стеклоочистителями и омывателем переднего стекла

7. Дефлекторы

8. Обогрев заднего стекла и боковых зеркал

9. Выключатель аварийной сигнализации

10. Задние противотуманные фары

11. Вещевой ящик

12. Блок управления вентиляцией и обогревом

13. Место под магнитолу

14. Полка

15. Кнопка для управления регулировками сидений

16. Прикуриватель

17. Замок зажигания

18. Рукоятка блокировки рулевого колеса

19. Блок предохранителей

20. Рычаг открытия капота

Спидометр

Спидометр

1. Счетчик пройденного пути

2. Счетчик частичного пробега

3. Установка на ноль показаний счетчика частичного пробега

Тахометр

Тахометр

1. Красная зона (после 6.550 об/мин)

Указатель температуры охлаждающей жидкости

Указатель температуры охлаждающей жидкости

1. Уровень начальной температуры

2. Нормальная температура

3. Заштрихованная зона – высокая температура

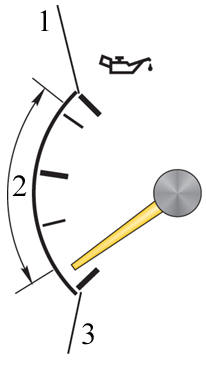

Сигнализатор давления масла в двигателе

Сигнализатор давления масла в двигателе

1. Высокое

2. Нормальное

3. Низкое

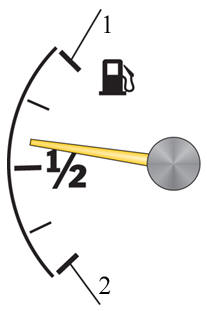

Указатель уровня топлива

Указатель уровня топлива

1. Полный бак

2. Пустой бак

Вместимость топливного бака – 60 л Сигнализатор уровня топлива начинает «гореть» после остатка в топливном баке около 10 л топлива.

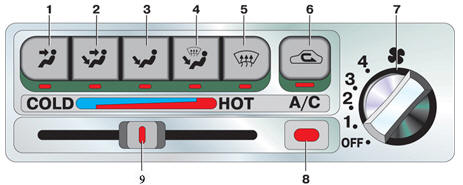

Панель управления вентиляцией и обогревом

Панель управления вентиляцией и обогревом

1. К дефлекторам, расположеннымна панели приборов

2. К дефлекторам, расположеннымна панели приборов и полу

3. К полу

4. К полу и ветровому стеклу

5. К ветровому стеклу

6. Циркуляция воздухав салоне

7. Вентилятор обогрева

8. Кондиционированный воздух

9. Температура

    Сигнальные лампы
    ОБЩИЕ СВЕДЕНИЯ Если автомобиль снят с ручного тормоза – остановитесь и проверьте Аварийная сигнализация (включена) Дальний свет Остановитесь и проверьте Закройте все двери, включая заднюю Омыв ...
