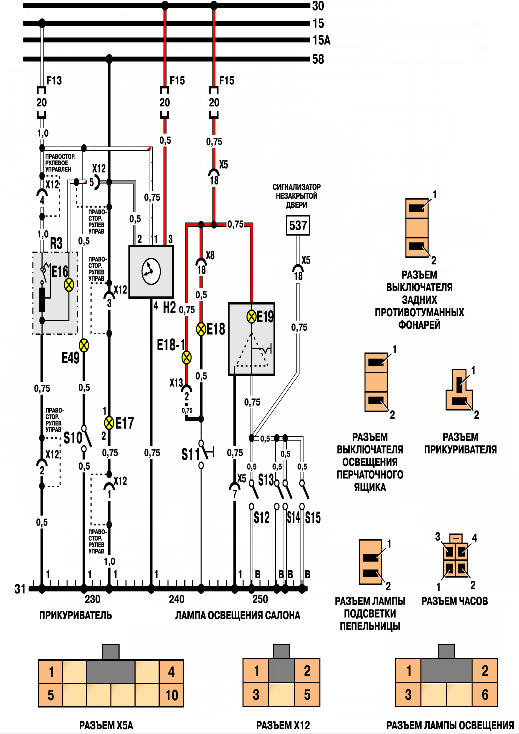

Daewoo Nexia: Освещение салона, багажника, прикуриватель, часы - Электрические схемы - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Освещение салона, багажника, прикуриватель, часы

ОБЩИЕ СВЕДЕНИЯ.

Е16 Лампа подсветки (прикуриватель).

Е17 Лампа подсветки (пепельница).

Е18 Лампа освещения багажника.

Е18-1 Лампа освещения багажника (автомобили с 5-дверным кузовом).

Е19 Лампа освещения салона.

Е49 Лампа освещения перчаточного ящика.

Н2 Часы с цифровой индикацией.

R3 Прикуриватель.

S10 Выключатель освещения перчаточного ящика.

S11 Выключатель освещения багажника (автомобили с 5 дверным кузовом).

S12 Дверной выключатель освещения (правая задняя дверь).

S13 Дверной выключатель освещения (левая задняя дверь).

S14 Дверной выключатель освещения (правая передняя Дверь).

S15 Дверной выключатель освещения (левая передняя дверь)
