Volkswagen Golf: Освещение салона - Электрические схемы - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Освещение салона

ПОРЯДОК ВЫПОЛНЕНИЯ

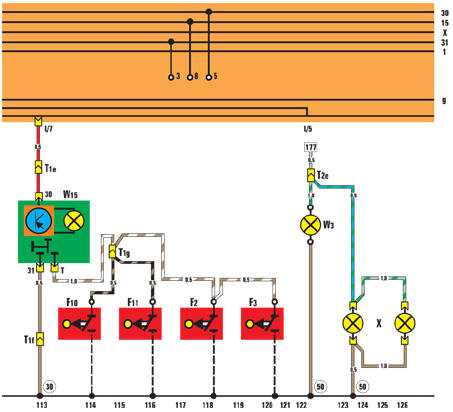

 F2 – дверной выключатель передней левой двери; FЗ – дверной выключатель передней правой двери; F10 – дверной выключатель задней левойдвери; F11 – дверной выключатель задней правой двери; Т1е – разъемное соединение, 1 контакт, в багажнике слева; Т1g – разъемное соединение, 1 контакт, в багажнике слева; Т1f – разъемное соединение, 1 контакт, в багажнике слева; Т2е – разъемное соединение, 1 контакт, в багажнике слева; W3 – лампа освещения багажника; W15 – плафон освещения салона; Х – фонарь освещения номерного знака; 50 – точка подключения «массы» в багажнике слева; 30 – точка подключения, возле блока реле
