Toyota Corolla: ОБЩИЕ СВЕДЕНИЯ
Поскольку невозможно включить в руководство схемы электрооборудования автомобилей всех моделей и годов выпуска, которые описываются в этом руководстве, далее приводятся наиболее типичные схемы, к которым приходится обращаться наиболее часто.
Перед началом диагностики любой электрической цепи, проверьте предохранители и автоматические выключатели (если установлены), чтобыубедиться, что они в хорошем состоянии. Проверьте зарядку аккумулятора,а также, чтобы соединения проводов аккумулятора были чистыми и надежными.
При проверке проводов, проверяйте, чтобы все соединения и разъемы подключения были чистыми, без поломанных или плохо подсоединенных контактов. При отсоединении разъема подключения, не тяните за провода,беритесь только за корпус разъема.

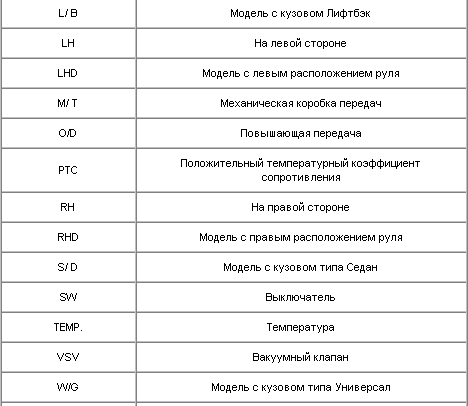

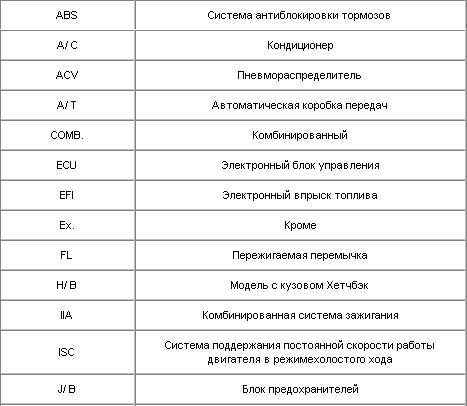

Следующие сокращения используются на схемах электрооборудования
Следующие сокращения используются на схемах электрооборудования

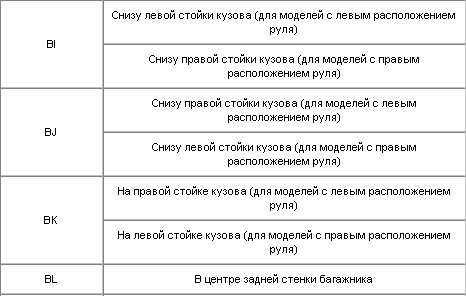

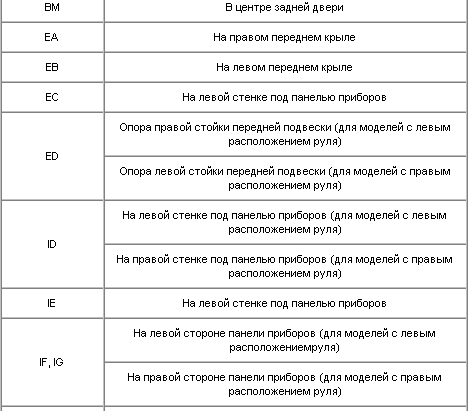

Точки заземления
Точки заземления
Электросхемы
...
Системы зарядки аккумулятора и запуска двигателя
Системы зарядки аккумулятора и запуска двигателя ...
