Audi A3: ОБЩИЕ СВЕДЕНИЯ - Задняя подвеска - Инструкция по эксплуатации автомобиля Audi A3Audi A3: ОБЩИЕ СВЕДЕНИЯ

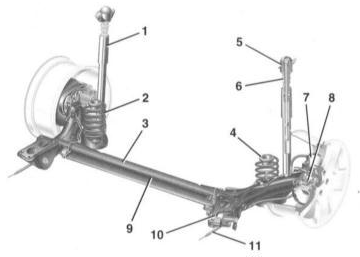

в сборе 1 – амортизатор 2 – винтовая пружина 3 – балка задней подвески 4 – верхняя Задняя подвеска в сборе 1 – амортизатор 2 – винтовая пружина 3 – балка задней подвески 4 – верхняя опора пружины 5 – опора амортизатора 6 – буфер сжатия 7 – тормозной диск 8 – подшипник колеса 9 – стабилизатор поперечной устойчивости 10 – резинометаллический подшипник 11 – трос стояночного тормоза

ВНИМАНИЕ

При наличии повреждения гидравлический резинометаллической опоры – 13– необходимо заменять в комплекте балку – 14– (работа СТО).

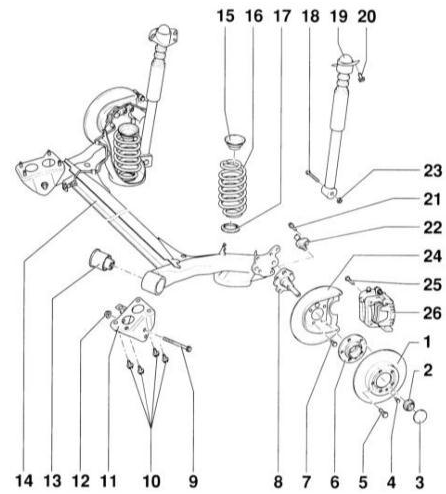

подвески. Модели с передним приводом 1 – тормозной диск 2 – двенадцатигранная Элементы задней подвески. Модели с передним приводом 1 – тормозной диск 2 – двенадцатигранная гайка с буртиком, 175 Н•м. Самостопорящаяся, обязательно замените. 3 – колпачок. Обязательно замените. Начиная с 4/97 выпуска, колпачки имеют покрытие герметичным лаком зеленого цвета. Более ранние колпачки следует вставлять на герметике. 4 – винт с крестообразным шлицем, 4 Н•м 5 – болт крепления колеса, 120 Н•м 6 – ступица с подшипником колеса 7 – болт, 60 Н•м 8 – цапфа 9 – болт. Обязательно замените. 10 – болт, 30 Н•м + 90° (1/4 оборота). Обязательно замените. 11 – опора. Для снятия задней подвески по возможности не отворачивайте. Если опора отсоединялась, необходимо регулировать развал. 12 – гайка, 80 Н•м. Обязательно замените. Нагрузите багажник автомобиля грузом 100 кг и затяните гайку на стоящем на колесах автомобиле. 13 – опора резинометаллическая или гидравлическая резинометаллическая опора 14 – балка подвески 15 – верхнее опорное кольцо резиновое 16 – пружина винтовая 17 – цинковая прокладка 18 – болт, 60 Н•м. Обязательно замените. 19 – амортизатор 20 – болт, 30 Н•м + 90° (1/4 оборота). Обязательно замените. 21 – винт с внутренним шестигранником, 8 Н•м 22 – датчик ABS 23 – гайка. Обязательно замените. 24 – щиток 25 – винт с внутренним шестигранником, 65 Н•м. Обязательно замените. 26 – суппорт

Задняя подвеска состоит из двух продольных рычагов с соединительной балкой. Перед балкой V– образного профиля находится стабилизатор поперечной устойчивости, который уменьшает наклон автомобиля на поворотах и, тем самым, стабилизирует его положение. Задняя подвеска через резинометаллические опоры связана с кузовом. Амортизация автомобиля осуществляется двумя винтовыми пружинами и двумя амортизаторами. Пружины и амортизаторы расположены раздельно, что увеличивает ширину грузового объема.

Сдвоенные шарикоподшипники задних колес не требуют ухода и регулировки.

Автомобили с полным приводом имеют независимую заднюю подвеску со сдвоенными поперечными рычагами и продольными балансирами.

Для передачи крутящего момента установлены карданный вал, главная передача и два приводных вала. Измерение геометрии задней подвески возможно только с применением оптических методов.

ВНИМАНИЕ

Проведение сварочных и рихтовочных работ на несущих и направляющих элементах задней подвески не допускается. Самостопорящиеся гайки, а также болты/гайки со следами коррозии обязательно замените.
    Снятие и установка амортизатора и пружины
    ОБЩИЕ СВЕДЕНИЯ Автомобили с передним приводом СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Маркируйте краской положение соответствующего заднего колеса относительно ступицы. Это позволит при сборке установить ...
