на электрических схемах Обозначения на электрических схемах

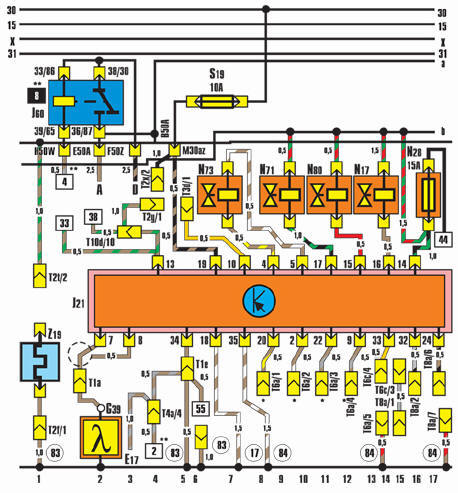

Внутренние соединения (тонкие линии) – такие соединения не представляют собой проводов, однако по ним идет электрический ток. Они дают возможность проследить пути протекания тока внутри электрооборудования. Зажим 15 – при включенном зажигании на нем имеется напряжение аккумулятора. Позиционный номер реле обозначает номер реле в блоке реле и предохранителей. Обозначение элемента позволяет найти в перечне название элемента, представленного графическим символом, в данном случае блок управления впрыском топлива. Цвет провода соответствует цвету провода в автомобиле, в данном случае – коричневый. Цифры в кружках обозначают место монтажа или же расположение соединения с «массой». Номер токовой дорожки облегчает поиск элементов на схеме. Буквенно-цифровое обозначение отмечает разъемное соединение. В данном случае это Т8а/7. Т8 обозначает 8-контактное соединение, а7 – 7-й контакт. Цифры в квадратиках обозначают прерывание цепи и задают номер токовой дорожки продолжения цепи. Графический символ, в данном случае предохранитель. Буквенно-цифровое обозначение в местах соединений определяет положение проводов в разъемах. Например, М30az обозначает контакт 30az разъема М. Обозначение контактов на реле, устройстве управления и на плате или дополнительной панели реле, например: 38/30 – на панели реле. Буквенные обозначения элементов электросхем Обозначение Элемент A  Аккумулятор B  Стартер C  Генератор D  Замок зажигания E  Выключатель, включаемый вручную F  Выключатель механический G  Датчик, контрольное устройство H  Звуковой сигнал J  Реле, блок управления K, L, M, W, X  Контрольная лампа, лампа освещения, светильник N  Электроклапан, резистор, соединитель O  Распределитель зажигания P, Q  Наконечник свечи зажигания, свеча зажигания R  Магнитола S  Предохранитель T  Разъемное соединение V  Электродвигатель
