ОБЩИЕ СВЕДЕНИЯ

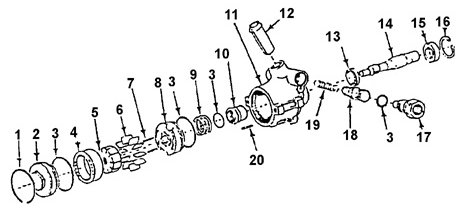

Насос рулевого гидроусилителя

1. ПРУЖИННОЕ КОЛЬЦ.

2. КРЫШК.

3. УПЛОТНИТЕЛЬНОЕ КОЛЬЦ.

4. СТАТОР НАСОС.

5. РОТОР НАСОС.

6. ЛОПАСТИ (10 ШТ..

7. УСТАНОВОЧНЫЙ ШТИФТ (2 ШТ..

8. РАСПРЕДЕЛИТЕЛЬНАЯ КРЫШК.

9. ПРИЖИМНАЯ ПРУЖИН.

10. ВТУЛКА.

11. КАРТЕР НАСОС.

12. ПАТРУБОК ВСАСЫВАНИ.

13. УПЛОТНЕНИЕ ВАЛ.

14. ВАЛ НАСОС.

15. ШАРИКОВЫЙ ПОДШИПНИ.

16. ПРУЖИННОЕ КОЛЬЦ.

17. ШТУЦЕР (С УПЛОТНИТЕЛЬНЫМ КОЛЬЦОМ.

18. КЛАПАН В СБОР.

19. ПРУЖИН.

20. УСТАНОВОЧНЫЙ ШТИФТ

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Ремень..

2. Вывернуть 3 болта и снять шкив насоса..

3. Отсоединить трубопроводы (нагнетательный и всасывания) от насоса..

4. Отстегнуть 9 зажимов и снять верхнюю крышку ремня распределительного.

механизма..

5. Насос..

6. Снять с насоса ступицу..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Установить на насос ступицу..

2. Насос. Затянуть болты крепления насоса моментом 25 Нм..

3. Присоединить трубопроводы (нагнетательный и всасывания) к насосу..

4. Шкив, ввернуть 3 болта. Затянуть болты крепления шкива насоса моментом 27 Нм.

5. Ремень привода насоса..

6. Залить в систему новую рабочую жидкость..

7. Удалить из гидросистемы рулевого усилителя воздух..

Проверит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

Наличие утечек рабочей жидкости. При наличии утечек жидкости устранить причину неисправности и удалить воздух из гидросистемы.
