ПОРЯДОК ВЫПОЛНЕНИЯ

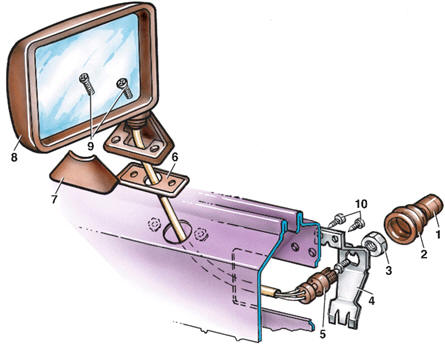

Наружное зеркало заднего вида с ручной регулировкой выпуска до 07.1987 г. 1 – ручка; 2 – защитный кожух; 3 – гайка; 4 – кронштейн; 5 – механизм регулировки; 6 – прокладка; 7 – декоративный кожух; 8 – зеркало; 9 – винт; 10 – болт

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять ручку 1. 2. Снять защитный кожух 2. 3. Снять обивку панели двери (см. подраздел 11.16). 4. Отвернуть гайку 3. 5. Снять декоративный кожух 7. 6. Отвернуть винты 9. 7. Снять зеркало 8 вместе с механизмом регулировки 5. Установку наружного зеркала заднего вида производят в порядке, обратном снятию. МОДЕЛИ ВЫПУСКА ПОСЛЕ 07.1987 Г. (ЗЕРКАЛО С РУЧНОЙ РЕГУЛИРОВКОЙ) С 08.1987 произошли изменения в конструкции крепления зеркала к кузову и крепления отражающего элемента в корпусе.

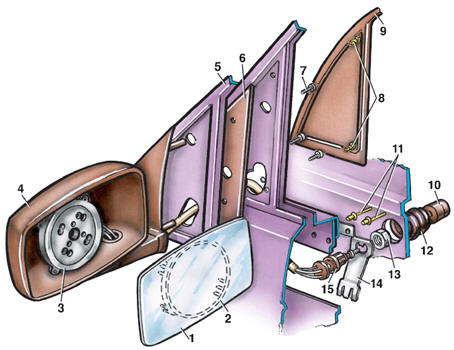

Наружное зеркало заднего вида с ручной регулировкой выпуска с 07.1987 г. 1 – отражающий элемент; 2 – установочный штифт; 3 – механизм; 4 – корпус; 5 – декоративная вставка; 6 – прокладка; 7 – винт; 8 – штифт; 9 – рамка двери; 10 – ручка; 11 – пистон; 12 – защитный кожух; 13 – гайка; 14 – кронштейн; 15 – механизм регулировки

Снятие и установка ПОРЯДОК ВЫПОЛНЕНИЯ

1. При демонтаже отражающего элемента наклеить кусочки изоляционной ленты 1 на корпус 4 зеркала, чтобы предохранить корпус .

Поддеть отражающий элемент 3 деревянной лопаткой 2 снизу, а затем сверху и вынуть его из корпуса 4. 2. Установить отражающий элемент штифтами 2 (см. рис. Наружное зеркало заднего вида с ручной регулировкой выпуска с 07.1987 г.) в посадочные места и аккуратно надавить на середину отражающего элемента 1 так, чтобы он встал на место. 3. Остальные действия по снятию и установке зеркала аналогичны раннему выпуску (см. выше). МОДЕЛИ ВЫПУСКА ДО 07.1987 Г. (ЗЕРКАЛО С ЭЛЕКТРИЧЕСКОЙ РЕГУЛИРОВКОЙ)

Механизм электропривода регулировки 1 – винт; 2 – электродвигатель; 3 – корпус; 4 – провода

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ

1. Повернуть фиксатор 2 с помощью отвертки 1 в направлении, указанном стрелкой. Вынуть отражающий элемент 3 из корпуса 4. 2. Открутить винты 1 (см. рис. Механизм электропривода регулировки).

3. Снять электродвигатель 2. 4. Отсоединить провода 4. 5. Снять выключатель с обивки панели двери. 6. Отсоединить колодку. 7. Снять обивку панели двери (см. подраздел 11.16). 8. Снять защитную пленку. 9. Ослабить хомут крепления проводов. 10. Разъединить контакты проводов 11. Отвернуть винты крепления корпуса зеркала к двери и снять его. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установку наружного зеркала заднего вида производят в порядке. При установке подсоединить провода к электродвигателю в соответствии с цветом. 2. Приклеить защитную пленку с помощью двусторонней клеящей ленты.

3. Повернуть до упора фиксатор 2 в направлении, указанном стрелкой. Установить отражающий элемент 3 в корпус 4. Повернуть фиксатор 2 с помощью отвертки 1 в направлении, противоположном направлению стрелки.
