Daewoo Nexia: Направляющая втулка рейки - Автоматическая трансмиссия - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Направляющая втулка рейки

ОБЩИЕ СВЕДЕНИЯ

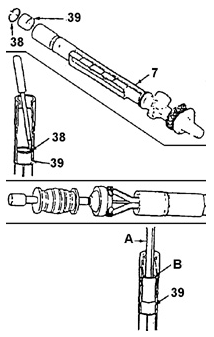

Направляющая втулка рейки и пружинное кольцо
Направляющая втулка рейки и пружинное кольцо А. ШТОК ПРЕСС.

В. ПОДХОДЯЩАЯ ВТУЛК.

7. КAPTE.

38. ПРУЖИННОЕ КОЛЬЦ.

39. НАПРАВЛЯЮЩАЯ ВТУЛКА РЕЙКИ

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Внутреннее пружинное кольцо 38 с помощью съемника колец..

2. Направляющую втулку 39 с помощью ручного ударника..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Направляющую втулку 39 с помощью ручного ударника..

2. Внутреннее пружинное кольцо

38.
