Toyota Corolla: Моторный отсек - Действия при отказе пуска двигателя - Инструкция по эксплуатации автомобилия Тойота Королла (Toyota Corolla)Toyota Corolla: Моторный отсек

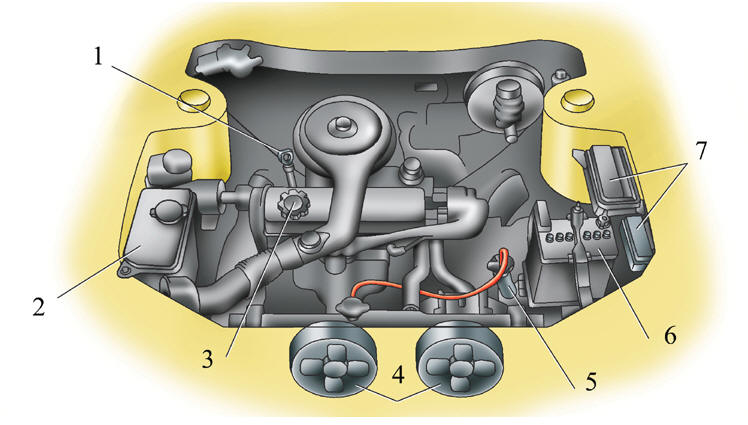

Вид моторного отсека (для двигателей 2Е)
Вид моторного отсека (для двигателей 2Е)
1. Щуп измерителя уровня масла в двигателе
2. Бачок стеклоомывателя заднего и ветрового стекол
3. Пробка маслозаливной горловины
4. Вентиляторы системы охлаждения
5. Расширительный бачок с охлаждающей жидкостью
6. Батарея
7. Монтажный блок предохранителей

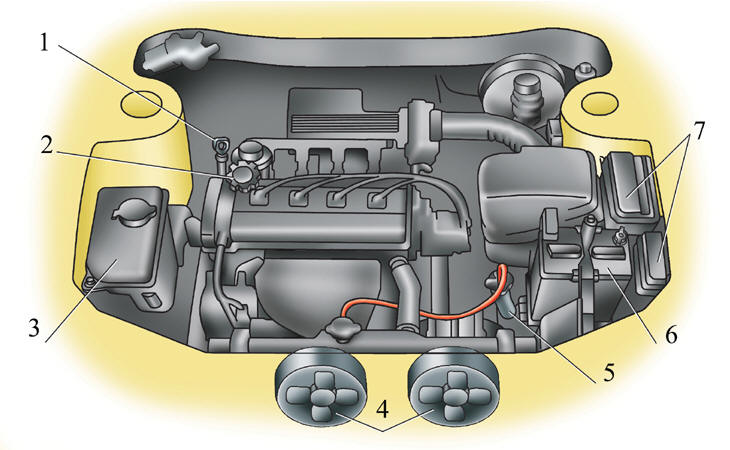

Вид моторного отсека (для двигателей 4Е-FE)
Вид моторного отсека (для двигателей 4Е-FE)
1. Щуп измерителя уровня масла в двигателе
2. Пробка маслозаливной горловины
3. Бачок стеклоомывателя ветрового и заднего стекол
4. Вентиляторы системы охлаждения
5. Расширительный бачок с охлаждающей жидкостью
6. Батарея
7. Монтажный блок предохранителей

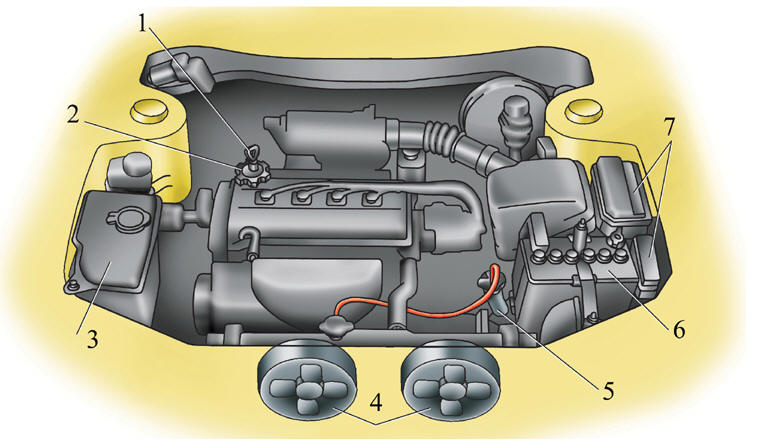

Вид моторного отсека (для двигателей моделей 4Е-FE и 7А-FE)
Вид моторного отсека (для двигателей моделей 4Е-FE и 7А-FE)
1. Щуп измерителя уровня масла в двигателе
2. Пробка маслозаливной горловины
3. Бачок стеклоомывателя заднего и ветрового стекол
4. Вентиляторы системы охлаждения
5. Расширительный бачок с охлаждающей жидкостью
6. Батарея
7. Монтажный блок предохранителей

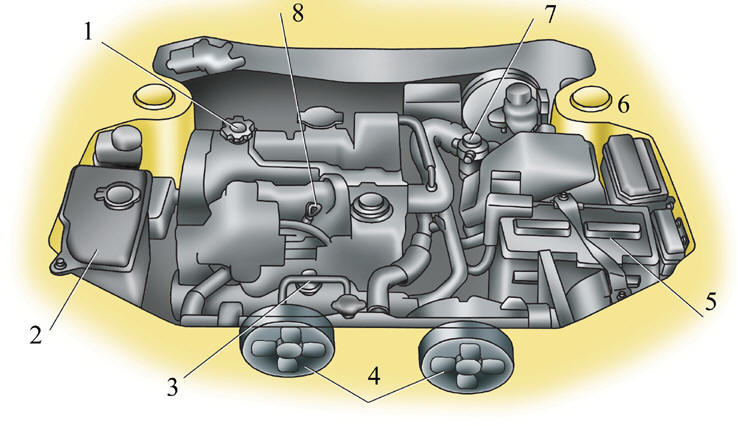

Вид моторного отсека (для двигателей модели 2С)
Вид моторного отсека (для двигателей модели 2С)
1. Пробка маслозаливной горловины
2. Бачок стеклоомывателя заднего и ветрового стекол
3. Расширительный бачок с охлаждающей жидкостью
4. Вентиляторы системы охлаждения
5. Батарея
6. Монтажный блок
предохранителей
7. Топливный фильтр
8. Щуп измерителя уровня масла в двигателе
