Volkswagen Golf: Механизм управления отопителем - Кузов - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Механизм управления отопителем

ПОРЯДОК ВЫПОЛНЕНИЯ

Механизм управления

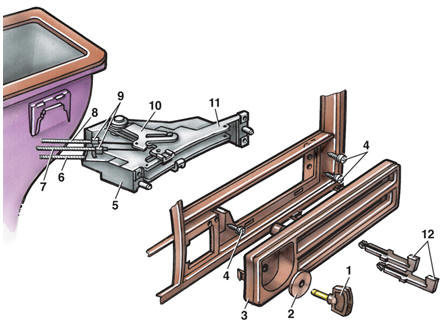

Механизм управления отопителем 1 – ручка переключателя электродвигателя; 2 – шайба; 3 – панель отопителя; 4 – винт; 5 – кронштейн; 6 – тяга заслонки радиатора; 7 – тяга заслонки нижнего воздушного потока; 8 – тяга заслонки воздушного потока дефлектора; 9 – зажим; 10 – рычаг; 11 – ползун; 12 – ручка рычага

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять ручку 1 переключателя электродвигателя. 2. Снять ручки 12 рычагов. 3. Подцепить панель 3 отопителя в местах защелок и снять панель отопителя. 4. Отсоединить провода от переключателя электродвигателя. 5. Открутить винты 4. 6. Снять панель приборов. 7. Промаркировать цветной изоляционной лентой тяги 6, 7 и 8 заслонок. 8. Отсоединить от зажимов 9 оболочку тяг заслонок. 9. Отсоединить тяги заслонок от рычагов. 10. Снять кронштейн 5 механизма управления отопителем. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить кронштейн 5 механизма управления отопителем. 2. Подсоединить тяги 6, 7 и 8 заслонок к рычагам 10 в соответствии со сделанной ранее маркировкой. 3. Закрепить оболочки тяг заслонок в зажимы 9 так, чтобы концы оболочки выступали из зажимов на 5 мм. 4. Закрутить винты 4 крепления кронштейна к панели приборов. 5. Установить панель приборов. 6. Подсоединить провода к переключателю электродвигателя. 7. Установить и защелкнуть панель 3 отопителя. 8. Установить ручки 12 рычагов. 9. Установить ручку 1 переключателя электродвигателя.
