Volkswagen Golf: Механизм переключения передач (четырехступенчатая коробка передач типа 020) - Коробка передач - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Механизм переключения передач (четырехступенчатая коробка передач типа 020)

ПОРЯДОК ВЫПОЛНЕНИЯ

Механизм переключения

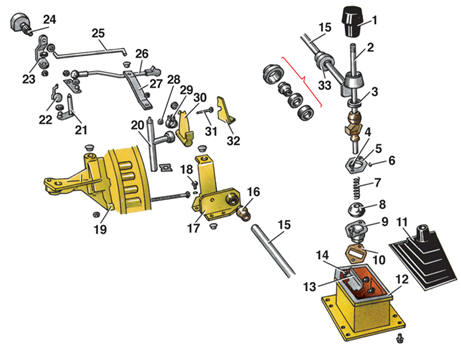

Механизм переключения передач 1 – рукоятка рычага переключения передач; 2 – рычаг переключения передач; 3 – шайба; 4 – гайка; 5 – крепежная пластина; 6 – пружинный штифт; 7 – пружина; 8 – шаровой шарнир; 9 – корпус шарового шарнира; 10 – прокладка; 11 – чехол; 12 – корпус; 13 – ограничитель; 14 – винт; 15 – вал механизма переключения передач; 16 – втулка; 17 – кронштейн; 18 – болт; 19 – кронштейн; 20 – вал рычага; 21 – валик с наконечником; 22 – короткая тяга; 23 – рычаг переключения передач; 24 – вал; 25 – штанга; 26 – длинная тяга; 27 – промежуточная штанга; 28 – гайка; 29 – хомут; 30 – рычаг; 31 – болт; 32 – пластина; 33 – опора

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль над смотровой канавой. 2. Открутить рукоятку 1 рычага переключения передач. 3. Снять чехол 11. 4. Отвернуть винт 14. 5. Снять приемную трубу глушителя. 6. Снять пластину 32. 7. Ослабить болт 31 хомута, предварительно промаркировав положение хомута 29 на валу 15 механизма переключения передач. 8. Отвернуть болты 18 крепления кронштейна штанги переключения передач и снять кронштейн 17. 9. Отвернуть крепления корпуса 12 механизма переключения передач. 10. Сдвинуть корпус механизма переключения передач вперед, надавить вниз и снять. 11. Отвернуть гайки 4 крепежной пластины 5. 12. Вынуть штангу переключения передач из корпуса. Сборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Смазать рабочие поверхности деталей молибденовой смазкой. 2. Установить вал 15 механизма переключения передач в корпус 12. 3. Закрутить новые гайки 4 моментом 10 Н·м. 4. Установить корпус 12, сдвинув его назад, и закрутить болты. 5. Установить кронштейн 17 на вал механизма переключения передач и закрутить болты 18. 6. Установить на вал 15 хомут 29, не затягивая болт 31. 7. Установить пластину 32. 8. Установить приемную трубу глушителя. 9. Закрутить винт 14. 10. Отрегулировать механизм переключения передач (см. подраздел 5.4.4.1). 11. Затянуть болт 31. 12. Установить чехол 11. 13. Закрутить рукоятку 1.
