Volkswagen Golf: Механизм переключения передач (четырехступенчатая коробка передач) - Коробка передач - Сервисное обслуживание и эксплуатация автомобиля Volkswagen GolfVolkswagen Golf: Механизм переключения передач (четырехступенчатая коробка передач)

ПОРЯДОК ВЫПОЛНЕНИЯ

Механизм переключения

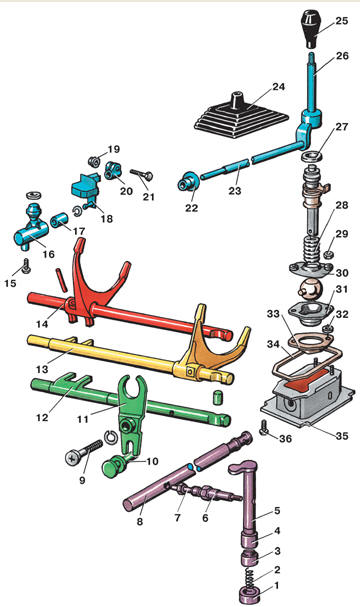

Механизм переключения передач 1 – втулка; 2 – пружина; 3, 4 – втулка; 5 – вал рычага переключения передач; 6 – рычаг переключения передач; 7 – палец штока переключения передач; 8 – шток переключения передач; 9 – болт; 10 – поводок вилки включения заднего хода; 11 – вилка включения заднего хода; 12 – шток вилки включения заднего хода; 13 – шток с вилкой переключения 1–2-й передач; 14 – шток с вилкой переключения 3–4-й передач; 15 – болт; 16 – соединительная муфта; 17 – втулка; 18 – соединительный наконечник; 19 – гайка; 20 – хомут; 21 – болт; 22 – чехол; 23 – вал механизма переключения передач; 24 – чехол; 25 – рукоятка рычага переключения передач; 26 – рычаг переключения передач; 27 – шайба; 28 – пружина; 29 – гайка; 30 – верхняя чашка шарового шарнира; 31 – нижняя чашка шарового шарнира; 32 – втулка; 33 – пластина; 34 – прокладка; 35 – корпус; 36 – болт

Регулировочный

Регулировочный эксцентрик 1 – болт; 2 – рычаг переключения передач; 3 – регулировочный эксцентрик; а – регулировочный размер

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль на стояночный тормоз. 2. Установить рычаг переключения передач в нейтральное положение. 3. Отвернуть болт 21 (см. рис. Механизм переключения передач). 4. Сдвинуть хомут 20. 5. Открутить рукоятку 25 рычага переключения передач в салоне автомобиля. 6. Снять чехол 24. 7. Отвернуть гайки 29. 8. Вынуть рычаг переключения передач в сборе из салона. Установка Установку рычага переключения передач производят в порядке, обратном снятию, смазав при этом шаровой шарнир. Регулировка механизма переключения передач ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить коробку передач в нейтральное положение. 2. Ослабить болт 21. 3. Второй человек в салоне автомобиля должен точно установить рычаг переключения передач в положение, соответствующее нейтральному положению коробки передач, и держать его в этом положении. Тем временем следует затянуть болт 21 хомута 20. РЕГУЛИРОВОЧНЫЙ ЭКСЦЕНТРИК Предупреждение С января 1991 г. вместо шарового шарнира на рычаге переключения передач устанавливают регулировочный эксцентрик 3 (см. рис. Регулировочный эксцентрик). ПОРЯДОК ВЫПОЛНЕНИЯ 1. Включить первую передачу. 2. Ослабить болт 1. 3. Поворачивать регулировочный эксцентрик 3, установив размер «а», равный 1–1,5 мм. 4. Закрутить болт 1.
