Audi A3: Кондиционер - Системы вентиляции, отопления и кондиционирования воздуха - Инструкция по эксплуатации автомобиля Audi A3Audi A3: Кондиционер

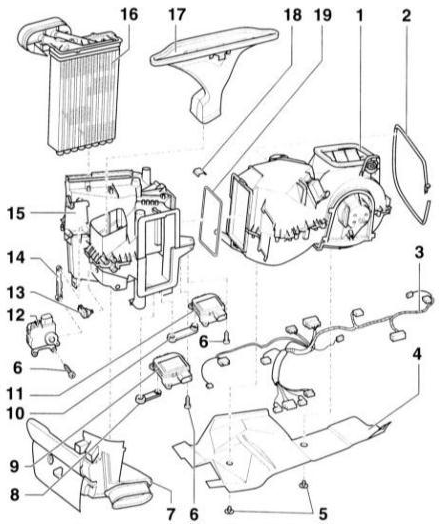

1 – корпус испарителя 2 – стяжка 3 – жгут проводов кондиционера 4 – крышка 5 – винтовой Вид кондиционера 1 – корпус испарителя 2 – стяжка 3 – жгут проводов кондиционера 4 – крышка 5 – винтовой зажим 6 – винт 7 – сопло района ног 8 – соединительная штанга 9 – электродвигатель привода центральной заслонки 10 – соединительная штанга 11 – электродвигатель привода температурной заслонки С черным рычагом 12 – электродвигатель привода заслонки района ног/размораживания стекол 13 – датчик температуры на выходе в районе ног 14 – соединительная штанга 15 – коробка заслонок отопителя 16 – теплообменник охлаждающей жидкости 17 – воздушный канал размораживания стекол 18 – стопор 19 – уплотнение

Принцип действия кондиционера

Компрессор кондиционера через клиновой ремень приводится во вращение от коленчатого вала двигателя. Он создает давление до 30 бар в контуре охлаждения установки, вследствие чего хладагент, представляющий собой газ, нагревается. В конденсаторе хладагент охлаждается протекающим снаружи воздухом (охлаждающий воздух остается во внешней среде). Вследствие этого разогретый хладагент конденсируется, превращаясь в жидкость. Имея большое давление, он пропускается через дроссель, в результате чего его давление падает. После этого хладагент испаряется в контуре, одновременно сильно охлаждаясь. В испарителе хладагент отбирает тепло от продуваемого через него воздуха. Вследствие этого воздух охлаждается. Охлажденный воздух поступает в салон автомобиля. В результате нагревания в испарителе хладагент превращается в газ и под низким давлением поступает в компрессор.

    Снятие и установка дополнительного резистора
    СНЯТИЕ ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите вещевой ящик, обратитесь к подразделу Снятие и установка вещевого ящика. 2. Отверните винтовой зажим пенопластовой крышки (С), откиньте крышку в сторо ...

    Снятие и установка компрессора
    ОБЩИЕ СВЕДЕНИЯ ВНИМАНИЕ Не вскрывайте контур охлаждения кондиционера. Если хладагент попадает на кожу, это может привести к обморожению. Компрессор кондиционера может быть снят с держателя без в ...
