ОБЩИЕ СВЕДЕНИЯ

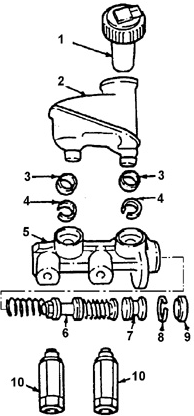

Главный тормозной цилиндр

1. КРЫШКА БАЧК.

2. БАЧО.

3. УПЛОТНИТЕЛЬНЫЕ ВТУЛКИ БАЧК.

4. ФИКСАТОР БАЧК.

5. КОРПУС ГЛАВНОГО ТОРМОЗНОГО ЦИЛИНДР.

6. ЗАДНИЙ ПОРШЕНЬ В СБОР.

7. ПЕРЕДНИЙ ПОРШЕНЬ В СБОР.

8. СТОПОРНОЕ КОЛЬЦ.

9. УПЛОТНЕНИ.

10. РЕГУЛЯТОР ТОРМОЗНЫХ СИЛ

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Клеммы проводов от крышки

1..

2. Трубопроводы от корпуса 5 цилиндра и пропорциональных клапанов

10. Затушить отверстия во избежание потерь тормозной жидкости и попадания в систему грязи.

3. Две крепежные гайки..

4. Главный цилиндр в сборе..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Главный цилиндр в сборе. Навернуть новые самостопорящиеся гайки. Затянуть.

гайки крепления главного цилиндра моментом 18 Нм..

2. Трубопроводы к корпусу 5 и клапанам

10. Затянуть штуцеры трубопроводов.

моментом 16 Нм..

3. Клеммы проводов к крышке

1..

4. Залить тормозную жидкость..

5. Удалить воздух из гидропривода..

6. Повторно проверить уровень тормозной жидкости.
