ОБЩИЕ СВЕДЕНИЯ

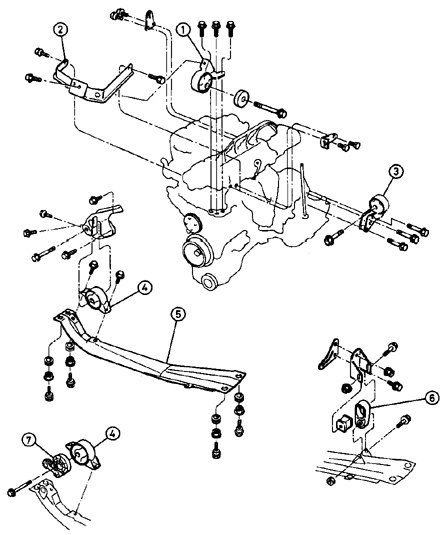

Детали подвески двигателя

1. Правая опора.

2. Правый кронштейн.

3. Передняя опора.

4. Задняя опора.

5. Лонжерон.

6. Передняя опора (для механической КПП).

7. Торсион (для механической КПП).

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите автомобиль и установите на подставки.

2. Проверьте наличие на опорах подвески трещин, затвердевания, отслоения резины от металлической основы. При обнаружении хотя бы одного и указанных повреждений опоры замените.

3. Динамометрическим ключом проверьте затяжку всех резьбовых соединений опор.

4. Проверьте износ опор, для чего покачайте двигатель или опору. Если в опорах обнаруживается большой люфт, то замените изношенные детали, предварительно проверив затяжку болтов и гаек.

Замена ПРАВАЯ ОПОРА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Приподнимите двигатель домкратом.

3. Отверните три болта и снимите кронштейн правой опоры.

4. Отверните гайку, стяжной болт и три болта, снимите правую опору. Достаньте резиновые подушки.

5. При необходимости отверните болты и снимите кронштейн правой опоры.

6.Тщательно проверьте наличие признаков износа или разрушений на всех деталях опоры, изношенные детали замените.

7. Установите кронштейн, затяните болты.

8. Установите резиновые подушки, убедитесь, что штыри подушек зашли в соответствующие отверстия кронштейна. Установите опору, затяните болты с заданным моментом.

9. Совместите опору с кронштейном кузова, вставьте стяжной болт и затяните гайку с заданным моментом. Уберите домкрат.

10. Установите верхний кронштейн правой опоры и затяните болты крепления кронштейна с заданным моментом.

11. Соедините батарею с массой.

ЛЕВАЯ ОПОРА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите батарею (см. подраздел 7.2).

2. Приподнимите двигатель домкратом.

3. Отверните гайку, стяжной болт и три болта крепления, снимите правую опору. Достаньте резиновые подушки.

4. Тщательно проверьте наличие признаков износа или разрушений на всех деталях опоры, изношенные детали замените.

5. Установите кронштейн, затяните болты.

6. Установите резиновые подушки, убедитесь, что штыри подушек зашли в соответствующие отверстия кронштейна, установите опору. Затяните болты крепления кронштейна к КПП с заданным моментом.

7. Совместите левую опору с кронштейном, вставьте и затяните стяжной болт.

8. Уберите домкрат, установите батарею.

ПЕРЕДНЯЯ ОПОРА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поставьте автомобиль на ручной тормоз, поднимите переднюю часть автомобиля и установите на подставки. Отсоедините батарею от массы.

2. На автомобилях с механической КПП отметьте положение стяжного болта передней опоры на кронштейне.

3. Приподнимите двигатель домкратом.

4. Отверните гайку и достаньте стяжной болт.

5. Отверните болты и снимите кронштейн передней опоры.

6. Тщательно проверьте наличие признаков износа или разрушений на всех деталях опоры, при необходимости детали замените. На автомобилях с механической КПП выпрессуйте подушку из центрального лонжерона (при необходимости) и установите новую подушку, смочив мыльным раствором.

7. Установите на двигатель кронштейн, затяните болты с заданным моментом.

8. Вставьте стяжной болт опоры, слегка затяните гайку. Сориентируйте силовой агрегат так, чтобы стяжной болт точно совместился с меткой, нанесенной перед снятием, затяните стяжной болт с заданным моментом.

9. Уберите домкрат.

10. Опустите автомобиль, соедините батарею с массой.

ЗАДНЯЯ ОПОРА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поставьте автомобиль на ручной тормоз, поднимите переднюю часть автомобиля и установите на подставки. Отсоедините батарею от массы.

2. Отверните гайку и достаньте стяжной болт.

3. Отверните болты и снимите кронштейн задней опоры.

4. Отверните два болта и снимите опору с центрального лонжерона. Снимите торсион (на автомобилях с механической КПП).

5. Тщательно проверьте наличие признаков износа или разрушений на всех деталях опоры, поврежденные детали замените.

6. Установите заднюю опору на лонжерон и затяните болты.

7. Установите кронштейн задней опоры и затяните болты.

8. Совместите заднюю опору с кронштейном, вставьте стяжной болт и затяните гайку с заданным моментом.

9. Опустите автомобиль.

10. Соедините батарею с массой.
