Nissan Sunny: Детали передней облицовки салона - Подвески и рулевое управление - Инструкция по эксплуатации автомобиля Nissan SunnyNissan Sunny: Детали передней облицовки салона

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Перчаточный ящик

1. Отверните снизу два винта и достаньте ящик.

2. Сборка выполняется в обратном порядке.

Нижняя секция передней панели со стороны водителя

3. Отверните винты на верхнему и нижнем краях и снимите секцию с передней панели.

4. Сборка выполняется в обратном порядке.

Средняя часть передней панели с кнопочным выключателями

5. Отсоедините батарею от массы.

6. Снимите чехол с рычага КПП

7. Отверните винты по обеим сторонам панели, осторожно сместите вперед.

8.Отсоедините разъемы выключателей и снимите панель.

9. При необходимости обозначьте трассы жгутов, чтобы при сборке уложить жгуты на прежние места.

10. Сборка выполняется в обратном порядке. Проследите за тем, чтобы вентиляционные сопла вошли в соответствующие воздуховоды.

Накладки рулевой колонки

11. Отсоедините батарею от массы.

12. Отверните снизу 6 винтов, отсоедините нижнюю накладку от замка зажигания

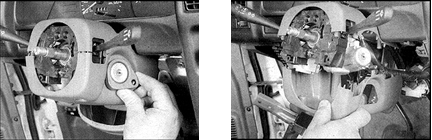

12. Отверните снизу 6 винтов, отсоедините нижнюю накладку от замка зажигания (фото слева) и подайте вниз, отсоединив от защелок верхней накладки (фото справа).

13. Переведите оба рычага в крайнее нижнее положение и осторожно снимите верхнюю накладку.

14. Сборка выполняется в обратном порядке.

Кожух панели приборов с вентиляционным соплом

15. Снимите накладки рулевой колонки.

16. Отверните два верхних болта и немного наклоните колонку.

17. Отверните винты декоративного кожуха панели приборов (два слева, два справа

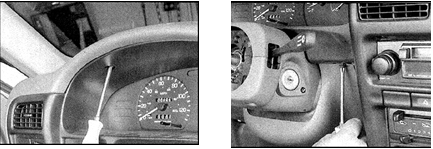

17. Отверните винты декоративного кожуха панели приборов (два слева, два справа и один внизу (фото справа) и один вверху (фото слева)).

18. Осторожно отсоедините кожух от передней панели. При необходимости подайте

18. Осторожно отсоедините кожух от передней панели. При необходимости подайте колонку вниз для расширения пространства.

19. Сборка выполняется в обратном порядке. Верхние болты колонки затяните с заданным моментом.
