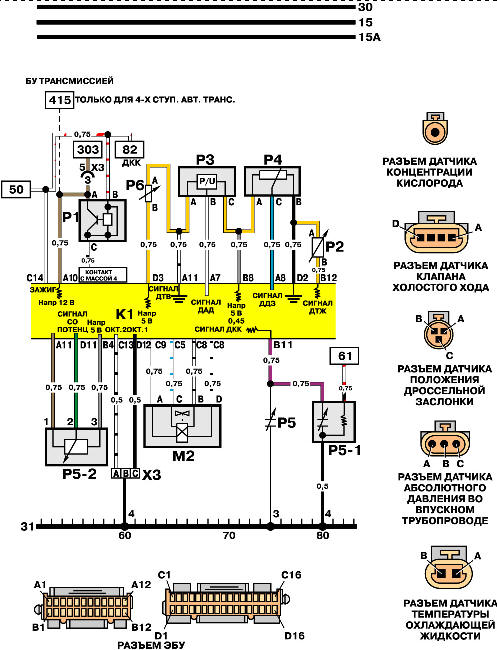

Daewoo Nexia: Датчики температуры, давления, скорости, заслонки, клапан ХХ (IEFI-6) - Электрические схемы - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Датчики температуры, давления, скорости, заслонки, клапан ХХ (IEFI-6)

ОБЩИЕ СВЕДЕНИЯ.

К1 ЭБУ.

М2 Клапан холостого хода (КХХ).

Р1 Датчик скорости автомобиля (ДСА).

Р2 Датчик температуры охлаждающей жидкости (ДТЖ).

РЗ Датчик абсолютного давления во впускном трубопроводе (ДАД).

ХЗ Разъем переключателя октан-корректора.

Р4 Датчик положения дроссельной заслонки (ДДЗ).

Р5 Электропроводка датчика концентрации кислорода (ДКК).

Р5-1 Датчик концентрации кислорода (1,5-литровые двигатели типа DOCH).

Р5-2 СО-потенциометр (1,5-литровые двигатели с МСВТ).

Р6 Датчик температуры воздуха во впускном трубопроводе (ДТВ)

Датчики температуры, давления, скорости, заслонки, клапан ХХ (IEFI-6)
Датчики температуры, давления, скорости, заслонки, клапан ХХ (IEFI-6)
