Volkswagen Golf: Блок управления Mono-Jetronic, устройство впрыска
ПОРЯДОК ВЫПОЛНЕНИЯ

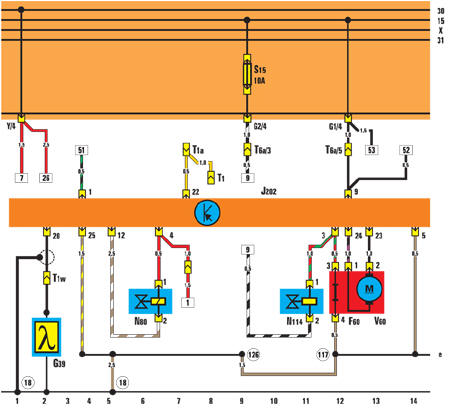

F60 – датчик положения дроссельной заслонки на холостом ходу; G39 – лямбда-зонд; J202 – блок управления Mono-Jetronicза бачком радиатора слева; N80 – электромагнитный клапан угольного фильтра; N114 – клапан регулировки момента зажигания; V60 – привод дроссельной заслонки

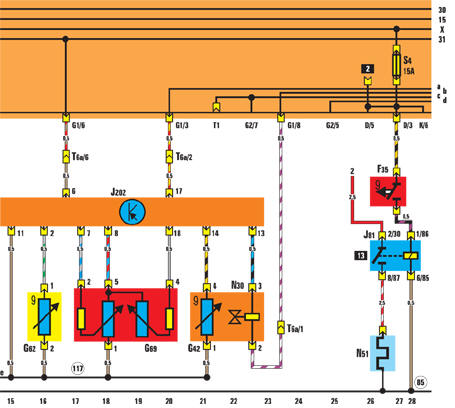

F35 – переключатель предварительного подогрева выпускной трубы; G42 – датчик температуры всасываемого воздуха; G62 – датчик температуры охлаждающей жидкости; G69 – потенциометр дроссельной заслонки; J81 – реле подогрева всасывающей трубы; J202 – блок управления Mono-Jetronic за бачком радиатора слева; N30 – топливная форсунка; N51 – сопротивление обогревателя впускного трубопровода
