ПОРЯДОК ВЫПОЛНЕНИЯ

Задний амортизатор

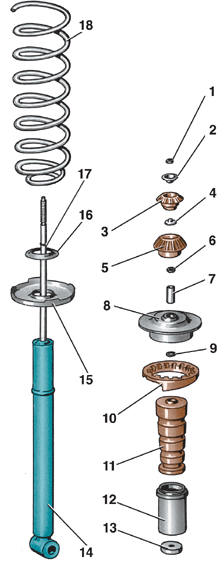

Задний амортизатор 1 – гайка; 2 – верхняя обойма подушки; 3 – верхняя подушка; 4 – нижняя обойма подушки; 5 – нижняя подушка; 6 – гайка; 7 – втулка; 8 – верхняя чашка пружины; 9 – шайба; 10 – обойма пружины; 11 – буфер сжатия; 12 – защитная втулка; 13 – защитная шайба; 14 – амортизатор; 15 – нижняя чашка пружины; 16 – шайба; 17 – кольцо; 18 – пружина

Верхнее крепление

Верхнее крепление амортизатора (вид из салона автомобиля) 1 – защитный колпак; 2 – гайка; 3 – верхняя обойма подушки; 4 – верхняя подушка

Нижнее крепление

Нижнее крепление амортизатора 1 – кронштейн; 2 – болт; 3 – амортизатор

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять обивку в багажном отделении, закрывающую доступ к верхнему креплению амортизатора. 2. Снять защитный колпак 1 (см. рис. Верхнее крепление амортизатора) с верхнего крепления амортизатора из багажного отделения. 3. Отвернуть гайку 1 (см. рис. Задний амортизатор), придерживая шток амортизатора. 4. Снять верхнюю обойму 2 подушки. 5. Снять верхнюю подушку 3 крепления. 6. Снять нижнюю обойму 4 подушки. 7. Подложить под передние колеса бруски. 8. Ослабить болты крепления колес. 9. Поднять и установить на опоры заднюю часть автомобиля. 10. Приподнять слегка продольный рычаг балки в районе крепления колеса, следя за тем, чтобы автомобиль не слетел с опор. 11. Открутить болт 2 (см. рис. Нижнее крепление амортизатора), придерживая его гайку ключом. 12. Опустить продольный рычаг балки как можно ниже и снять амортизатор. Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять нижнюю подушку 5 (см. рис. Задний амортизатор) крепления амортизатора. 2. Сжать пружину 18 специальным приспособлением. 3. Отвернуть гайку 6 (см. рис. Задний амортизатор). 4. Снять втулку 7, верхнюю чашку 8 пружины, обойму 10 пружины и шайбу 9. 5. Снять буфер сжатия 11. 6. Снять пружину 18. 7. Снять защитную втулку 12, защитную шайбу 13, стопорное кольцо 17, шайбу 16 и нижнюю чашку 15 пружины. Проверка амортизатора ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить амортизатор вертикально. 2. Растянуть амортизатор и сжать снова. Поршень амортизатора на всем протяжении хода должен перемещаться с одинаковым сопротивлением, без заеданий. 3. Обнаружить неисправность амортизатора можно по стуку во время движения по неровной дороге. 4. Заменить неисправный амортизатор. Если замечено значительное вытекание амортизаторной жидкости, то такой амортизатор также необходимо заменить. Сборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Сборку амортизатора задней подвески производят в порядке, обратном разборке. 2. Убедиться, что концы пружины 18 (см. рис. Задний амортизатор) легли в свои гнезда правильно. 3. Затянуть гайку 6 моментом 15 Н·м. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установку амортизатора задней подвески производят в порядке, обратном снятию. 2. Установить болт 2 (см. рис. Нижнее крепление амортизатора), приподняв слегка домкратом продольный рычаг балки. 3. Затянуть болт 2 моментом 15 Н·м только после опускания колес автомобиля на землю. 4. Закрутить гайку 1 (см. рис. Задний амортизатор) моментом 15 Н·м.

    Технические характеристики
    ПОРЯДОК ВЫПОЛНЕНИЯ Задняя подвеска пружинная на продольных рычагах со штампованной балкой. ...

    Балка задней подвески
    ПОРЯДОК ВЫПОЛНЕНИЯ Балка задней подвески 1 – ступица; 2 – кронштейн; 3 – продольный рычаг; 4 – тросик стояночного тормоза; 5 – кронштейн; 6 – втулка; 7 – гайка; 8 – шайба; 9 – кронштейн; 10 – ...
